中国人民电器 SC(B)10、SCR10系列树脂绝缘干式电力变压器

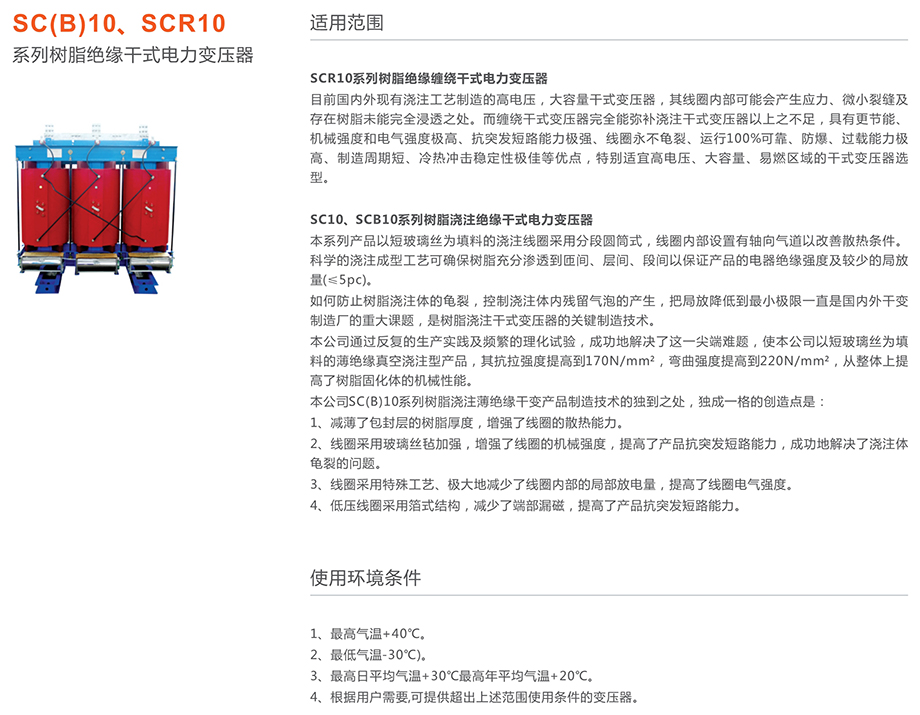

SCR10系列树脂绝缘缠绕干式电力变压器
目前国内外现有浇注工艺制造的高电压，大容量干式变压器，其线圈内部可能会产生应力、微小裂缝及存在树脂未能完全浸透之处。而缠绕干式变压器能弥补浇注干式变压器以上之不足，具有更节能、机械强度和电气强度高、抗突发短路能力强、线圈不龟裂、运行可靠、防爆、过载能力高、制造周期短、冷热冲击稳定性好等优点，特别适宜高电压、大容量、易燃区域的干式变压器选型。
SC10、SCB10系列树脂浇注绝缘干式电力变压器
本系列产品以短玻璃丝为填料的浇注线圈采用分段圆筒式，线圈内部设置有轴向气道以改善散热条件。科学的浇注成型工艺可确保树脂充分渗透到匝间、层间、段间以保证产品的电器绝缘强度及较少的局放量（≤5pc）。
如何防止树脂浇注体的龟裂，控制浇注体内残留气泡的产生，把局放降低到很小极限一直是国内外干变制造厂的重大课题，是树脂浇注干式变压器的关键制造技术。
通过反复的生产实践及频繁的理化试验，成功地解决了这一难题，使以短玻璃丝为填料的薄绝缘真空浇注型产品，其抗拉强度提高到170N/mm2，弯曲强度提高到220N/mm2，从整体上提高了树脂固化体的机械性能。
本公司SC（B）10系列树脂浇注薄绝缘干变产品制造技术，创造点是：
1、减薄了包封层的树脂厚度，增强了线圈的散热能力。
2、线圈采用玻璃丝毡加强，增强了线圈的机械强度，提高了产品抗突发短路能力，成功地解决了浇注体龟裂的问题。
3、线圈采用特殊工艺、极大地减少了线圈内部的局部放电量，提高了线圈电气强度。
4、低压线圈采用箔式结构，减少了端部漏磁，提高了产品抗突发短路能力。
