PTS-200(F)
DC Hipot and Megohmmeter—Two Tests in One Portable Package
Features and Benefits

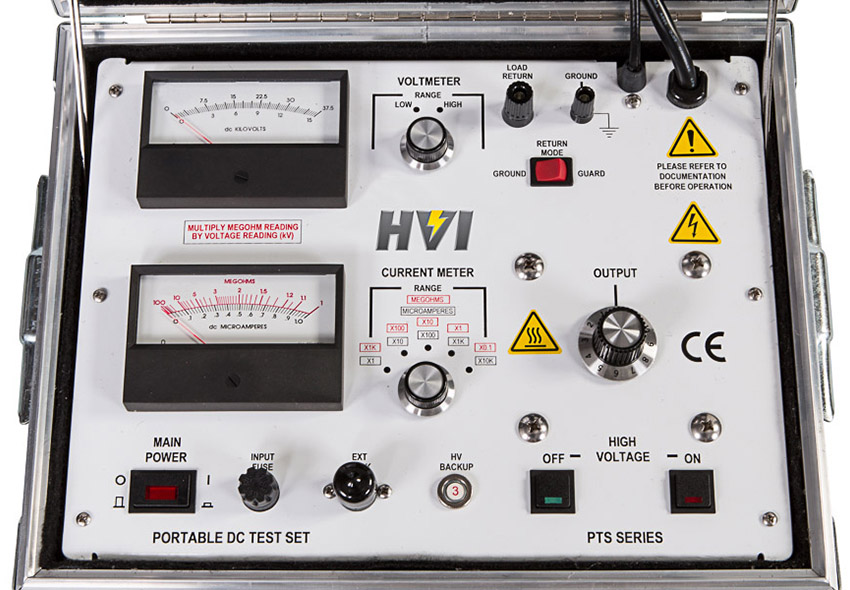

The PTS-200(F) is designed as a two-piece system with a small, portable controller and high voltage section with 20 ft. shielded output cable.
Like all HVI products, the PTS-200(F) is designed to be rugged and reliable, equipped with all the features needed for portable maintenance testing of new or service aged electrical apparatus and cable.
Features:
- Two range voltmeter and five range current meter
- MΩ readings at any output voltage (w/analog meters)
- Insulated return guard circuit to bypass stray leakage currents
- Rugged case (field) with cushion grip handles and storage for leads
- Internal discharge resistors to assist external bleed resistors
- External safety interlock provision
- Automatic transit protected meters rated 100 uA for durability
- Benchtop or field controller available, analog or digital metering
Specifications
| Input: | 120 V, 60 Hz, 15 A (F) 230 V, 50/60 Hz, 8 A |
|---|---|
| Output: | 0 – 200 kV DC @ 5 mA, negative polarity, positive ground |
| Duty: | Continuous |
| Voltmeter: | 3.5″, scaled 0-80/200 kV DC, ±2% F.S. |
| Current Meter: | 3.5″, scaled 0-1.0 ?A DC, ±2% F.S. with multipliers of x 1, x 10, x 100, x 1 k, x 10 k Guard/ground load return |
| Megohmmeter: | Scaled 100 – 1 MΩ with multipliers of x 0.1, x 1, x 10, x 100, x 1 k |
| Size & Weight: (W x D x H) | Case: 14 x 11 x 14 in., 34 lb. 356 x 279 x 356 mm, 15 kg HV Tank: 13 x 14.5 x 30.5 in, 150 lb. 330 x 368 x 775 mm, 68 kg |
| Output Cables: | 20 ft. (6 m) shielded EPR output cable with alligator clamp EPR cable stays flexible in cold weather |
| Accessories: | 20 ft. (6 m) return lead with alligator clamp 20 ft. (6 m) ground lead with alligator clamp 10 ft. (3 m) input line cord |
PTS-200（F）
直流高压和兆欧表 – 两个测试在一个便携式包装
特色和优点
的PTS-200（F）被设计为两件式系统具有体积小，便携式控制器和高电压部分与20英尺屏蔽输出电缆。
与所有HVI产品一样，PTS-200（F）设计坚固可靠，配备了新旧电子设备和电缆的便携式维护测试所需的功能。
特征：
- 两个范围电压表和五个范围电流表
- 输出电压下的MΩ读数（带模拟表）
- 绝缘回路保护电路，以绕过杂散漏电流
- 坚固的外壳（现场），带有缓冲把手和导线存放
- 内部放电电阻，用于辅助外部泄放电阻
- 外部安全联锁提供
- 自动运输保护仪表额定100 uA的耐用性
- 台式或现场控制器可用，模拟或数字计量
产品规格
| 输入： | 120 V，60 Hz，15 A （F）?230 V，50/60 Hz，8 A. |
|---|---|
| 输出： | 0 – 200 kV DC @ 5 mA，负极性，正极接地 |
| 义务： | 连续 |
| 电压表： | 3.5“，标度0-80 / 200 kV DC，±2％FS |
| 电流表： | 3.5“，标度0-1.0μADC，±2％FS，乘法器为x 1，x 10，x 100，x 1 k，x 10 k 保护/接地负载返回 |
| 兆欧表： | 缩放100 – 1MΩ，乘法器为x 0.1，x 1，x 10，x 100，x 1 k |
| 尺寸和重量：（ 宽x深x高） | 表壳： 14 x 11 x 14英寸，34磅 356 x 279 x 356毫米，15千克 高压油箱： 13 x 14.5 x 30.5英寸，150磅 .330 x 368 x 775毫米，68千克 |
| 输出电缆： | 带有鳄鱼夹的20英尺（6米）屏蔽EPR输出电缆 EPR电缆在寒冷天气下保持灵活性 |
| 附件： | 带有鳄鱼夹的 20英尺（6米）返回导线20英尺（6米）接地导线，带鳄鱼夹 10英尺（3米）输入线 |
