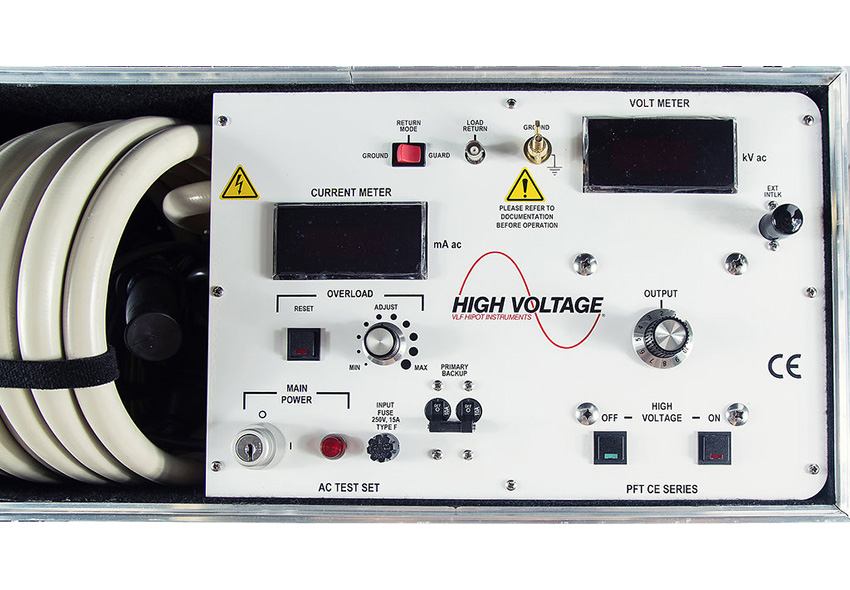

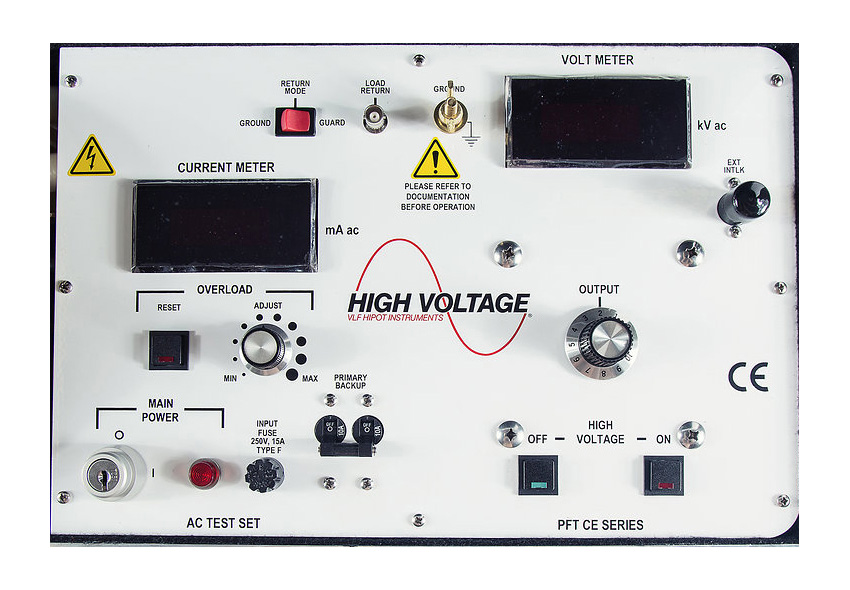

PFT-302CE
Portable AC Hipot for Apparatus Testing
Features and Benefits
The PFT-302CE AC hipot test set provides continuously adjustable output voltages for overvoltage withstand testing of the following:
- Switchgear
- Circuit breakers
- Reclosers
- Vacuum bottles
- Hot sticks
- Motor windings
- Other high voltage insulation requiring AC
Features:
- Continuously adjustable output voltage
- Adjustable overload, 10-110% of rated output current
- Primary backup circuit breaker
- Zero start and external interlock provision
- Secondary connected single-range digital voltmeter with memory at overload
- Single-range digital current meter with guard/ground return circuit
- Shielded output cable precludes unnecessary insulated support of the cable
- One-piece portable design
Specifications
| Input: | 230 V, 15 A, 50/60 Hz, single phase |
|---|---|
| Output: | 0 – 30 kV?AC, up to 67 mA depending on load, sinusoidal |
| Duty: | 2 kVA—1 hour ON, 1 hour OFF 1 kVA—Continuous |
| Distortion: | Less than 5% |
| Meter Accuracy: | 1% |
| Voltmeter: | 3.5” digital LED, scaled 0-30.0 kV AC (RMS) |
| Current Meter: | 3.5” digital LED, scaled 0-67.0 mA |
| Size & Weight: (W x D x H) | 23 x 11.5 x 15.5 in., 77 lb. 585 x 293 x 395 mm, 35 kg |
| Output Termination: | 20 ft. long shielded cable |
PFT-302CE
用于设备测试的便携式AC Hipot
特色和优点
的PFT-302CE?AC耐压测试装置提供连续可调的输出电压过电压经受以下测试：
- 开关
- 断路器
- 重合器
- 真空瓶
- 热棒
- 电机绕组
- 其他需要交流的高压绝缘
特征：
- 输出电压连续可调
- 可调过载，额定输出电流的10-110％
- 主备用断路器
- 零启动和外部互锁提供
- 二次连接单量程数字电压表，内存过载
- 单量程数字电流表，带有保护/接地回路
- 屏蔽输出电缆可防止电缆不必要的绝缘支撑
- 一体式便携式设计
产品规格
| 输入： | 230 V，15 A，50/60 Hz，单相 |
|---|---|
| 输出： | 0 – 30 kV AC，最高67 mA，取决于负载，正弦波 |
| 义务： | 2 kVA-1小时ON，1小时OFF 1 kVA-连续 |
| 失真： | 低于5％ |
| 仪表精度： | 1％ |
| 电压表： | 3.5“数字LED，标定0-30.0 kV AC（RMS） |
| 电流表： | 3.5“数字LED，标度0-67.0 mA |
| 尺寸和重量：（ 宽x深x高） | 23 x 11.5 x 15.5英寸，77磅 .585 x 293 x 395毫米，35千克 |
| 输出终止： | 20英尺长的屏蔽电缆 |
PFT系列便携式交流耐压测试仪是各种现场测试和维修工厂测试用的理想选择。它们价格便宜、结构紧凑、体积轻巧，既耐用又KK。3 kVA型号具有电容性负载补偿特性，能够在常规线路输入工作条件下进行满载试验，功耗仅为1.5 kVA。
该系列非常适合测试架空设备、真空瓶和灭弧室、开关设备、母线槽、电动真空开关、自动继电器、套管、熔断器和避雷器、巡检用安全用品、小型变压器、电气部件和电动机。
美高测提供4款一体式设计，配有屏蔽输出电缆的型号：PFT-103CM、PFT-301CM、PFT-303CM和PFT-503CM。也提供一款分体式设计，配有顶环式终端（不提供输出电缆）的PFT-1003CM型，输出电压是100kV。此外，还提供专门适用于架空设备、作业车和常规交流高压测试的ALT-120/60型。也可根据客户需求定制输出电压从10kVac到300kVac的型号。
美高测便携式交流耐压产品有多种型号可选，用户可以根据需求选择不同规格的产品。详情请参阅手册或咨询厂家。
