• 5,6“TFT彩色屏幕，320 x 240像素
  • 波形实时显示（4个电压/ 4个电流）
  • 半周期RMS测量（电压和电流）
  • 测量TRMS电流高达tp 3000 A（使用标准探头模式）
  • 在1相和3相系统中测量（3线和4线）。
  • 测量电压，电流，谐波，功率，能量，浪涌电流，流量计等。
  • 波形和矢量图中数据的图形表示
  • 事件记录：骤降，膨胀，过电压
  • 电源质量符合EN-50160标准或用户定义的限制
  • 内存用于数据记录需求（连续注册2小时至7天）
  • 注册频率从1秒到60分钟
  • 内置8G存储卡
  • 以太网接口，用于远程操作分析仪
  • USB主机可将存档数据和屏幕截图移动到外部USB存储器
  • 安全标准：EN 61010-1，CAT III 1000V / CAT IV 600V
  • 分析仪组：分析仪，灵活探针模式3000A（4x），电压测试导线夹（5x），直流电源适配器，带软件的CD，用户手册
  • 5,6″ TFT color screen, 320 x 240 pixel
  • Waveform real-time display (4 voltages/4 currents)
  • Half cycle RMS measurement (voltage and current)
  • Measurement of TRMS currents up tp 3000 A (with?standard probes mode)
  • Measurement in 1-phase and 3-phase systems?(3 – and 4-wire).
  • Measurement of voltage, current, harmonics, power,?energy, inrush current, fl icker and other.
  • Graphical presentation of data in a waveform and?vector diagram
  • Record of events: dips, swells, overvoltages
  • Power quality according to EN-50160 standard or?user-defined limit
  • Internal memory for data logging needs (continuous registration from 2 hours to 7 days)
  • The registration frequency from 1 second up to 60 minutes
  • Built-in 8G memory card
  • Ethernet interface for remote operation of the analyzer
  • USB Host to move archive data and screenshots to an external USB memory
  • Safety standards: EN 61010-1, CAT III 1000V / CAT IV 600V
  • The analyser set: analyzer, fl exible probes mode 3000A (4x), voltage tests leads aligator clips (5x), DC power adapter, CD with software, user’s manual

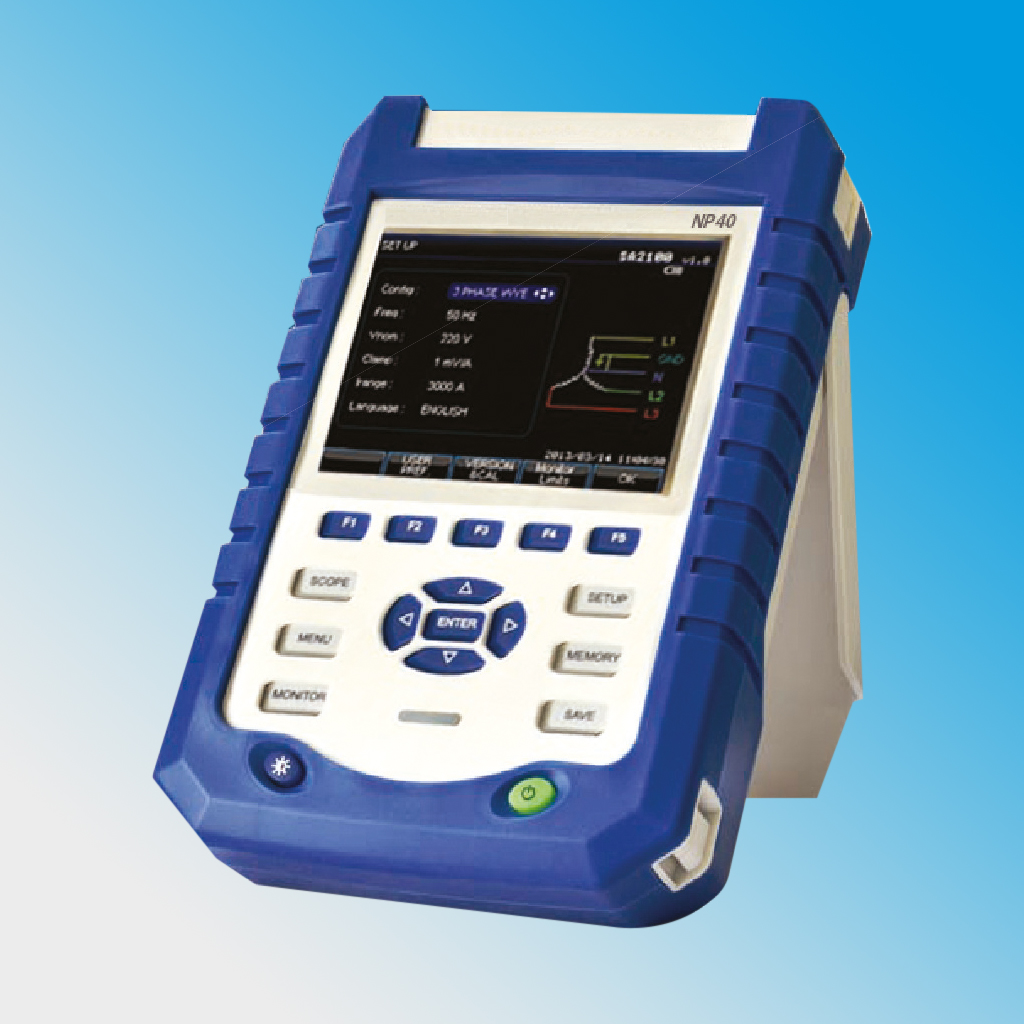

NP40电能质量分析仪是专业的便携式设备，用于测量和分析电力系统质量，提供谐波分析和电能质量数据分析，还为数据存储提供大容量存储，用于对电力系统进行长期测量。

PC软件可以简单地将数据上传到PC进行全面分析。

NP40 power quality analyzer is the professional?portable device to measure and analyze the power?system quality, supply the harmonics analysis and?power quality data analysis, also provide big?memory for the data storage, which is used to make?the long term logger measuring to power system.

The PC software can simply upload the data to PC?for full analysis.

INPUTS

电压输入

输入通道：4（3相+中性）
最大值。输入电压：1000 Vrms
额定电压范围：50 … 500V
最大脉冲峰值电压：6kV
带宽：> 3kHz
输入阻抗：4MΩ/ 5pF

当前输入

输入数量：4（3相+中性）直流耦合
类型：带mV输出的钳位电流传感器
输入范围：1 … 3000臂带电源电流钳
输入阻抗：50kΩ
带宽：> 3kHz

采样系统

分辨率：8通道16位AD
采样率：每通道20kS / s，8通道同步
采样RMS采样：10/12周期5000点
PLL同步：10/12的4096点循环

INPUTS

VOLTAGE INPUTS

Input Channels:?4 (3-phase + neutral)
Max. input voltage: 1000 Vrms
Range of nominal voltage: 50…500V
Max pulse peak voltage: 6kV
Bandwidth: >3kHz
Input impedance: 4MΩ/5pF

CURRENT INPUT

Number of input: 4 (3-phase+ neutral) DC coupling
Type: clamp current sensor with mV output
Input range: 1…3000 Arms with supplied current clamp
Input Impedance: 50 kΩ
Bandwidth: >3kHz

SAMPLING SYSTEM

Resolution: 8 channels 16 bits AD
Sampling rate: 20kS/s for each channel, 8 channels sample synchronously
RMS sampling: 5000 points for 10/12 cycles
PLL synchronizacja: 4096 points for 10/12 cycles
