NZM塑壳断路器

伊顿的NZM系列塑壳断路器提供了高达1600A的多种断路器和附件选择。全面的附件和强大的诊断能力，NZM系列是成套厂和OEM的很好选择。
  • 结构紧凑。四种壳架大小，最大1600A
  • 分断能力高达150 kA，工作电压达690伏，轻松满足各种需求
  • 带电子脱扣器的NZM塑壳断路器可提供全面的数据诊断功能，所有数据可通过USB接口或COM接口直接连接到安装有XPC-Soft软件的个人电脑，无需额外的硬件便可监视关键电路
  • 不同保护功能的脱扣单元
  • 全面的电气和机械附件，提供多种安装方案
  • 50℃以下使用无需降容
  • 使用双分断触点的分断技术，减少分断时间。在发生短路时，特殊形状和材料的触头机构能产生一个互相排斥磁力，能在一个工频周期内使触头分离
  • 断路器拥有诊断数据记录功能，无需额外的硬件便可监视关键电路
  • 分布式继电器输出端子，可对70％，100％和120％的负荷情况发出警告

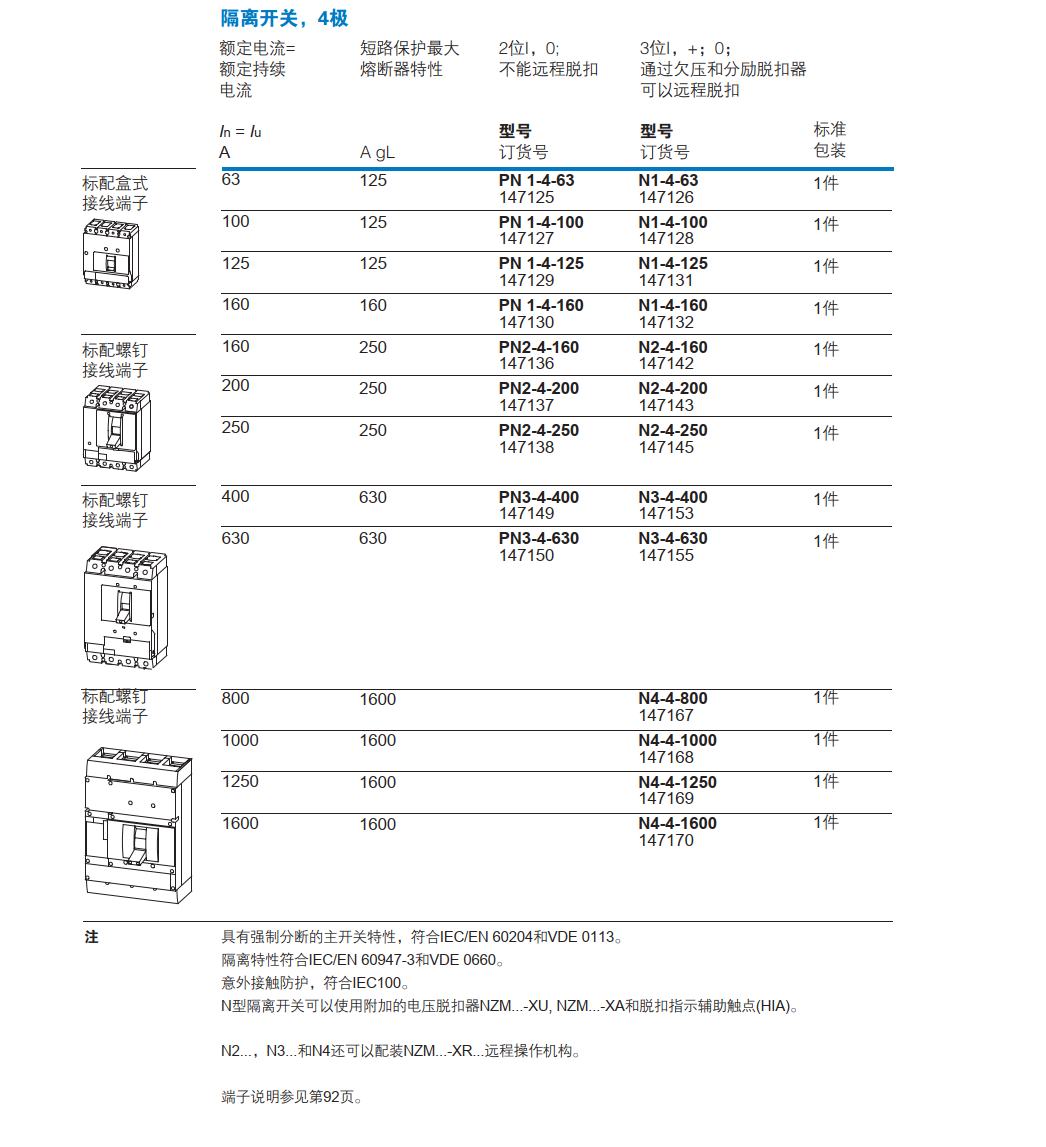

隔离开关

本体

固定式 3 极固定式 4 极
订货号型号订货号型号
147121N1-63147126N1-4-63
147122N1-100147128N1-4-100
147123N1-125147131N1-4-125
147124N1-160147132N1-4-160
147117PN1-63147125PN1-4-63
147118PN1-100147127PN1-4-100
147119PN1-125147129PN1-4-125
147120PN1-160147130PN1-4-160
147139N2-160147142N2-4-160
147140N2-200147143N2-4-200
147141N2-250147145N2-4-250
147133PN2-160147136PN2-4-160
147134PN2-200147137PN2-4-200
147135PN2-250147138PN2-4-250
147151N3-400147153N3-4-400
147152N3-630147155N3-4-630
147147PN3-400147149PN3-4-400
147148PN3-630147150PN3-4-630
147159N4-800147167N4-4-800
147160N4-1000147168N4-4-1000
147161N4-1250147169N4-4-1250
147163N4-1600147170N4-4-1600

N： 隔离开关?????????????????????????? PN：不带脱扣机构的隔离开关

插拔式 / 抽屉式 3 极插拔式 / 抽屉式 4 极
订货号型号订货号型号
148244N1-63-E––
148245N1-100-E––
148246N1-125-E––
148407N2-160-E148410N2-4-160-E
148408N2-200-E148411N2-4-200-E
148409N2-250-E148412N2-4-250-E
148490N3-400-E148492N3-4-400-E
148491N3-630-E148493N3-4-630-E
148552N4-800-E148556N4-4-800-E
148553N4-1000-E148557N4-4-1000-E
148554N4-1250-E148558N4-4-1250-E
148555N4-1600-E148559N4-4-1600-E

N： 隔离开关?????????????????????????? PN：不带脱扣机构的隔离开关

注：如需定插拔式隔离开关，还需要另订购NZM1-XSVS/NZM2-XSVS

如需定抽屉式隔离开关，还需要另订购NZM3-XAVS/NZM4-XAVS
