产品简介

产品简介

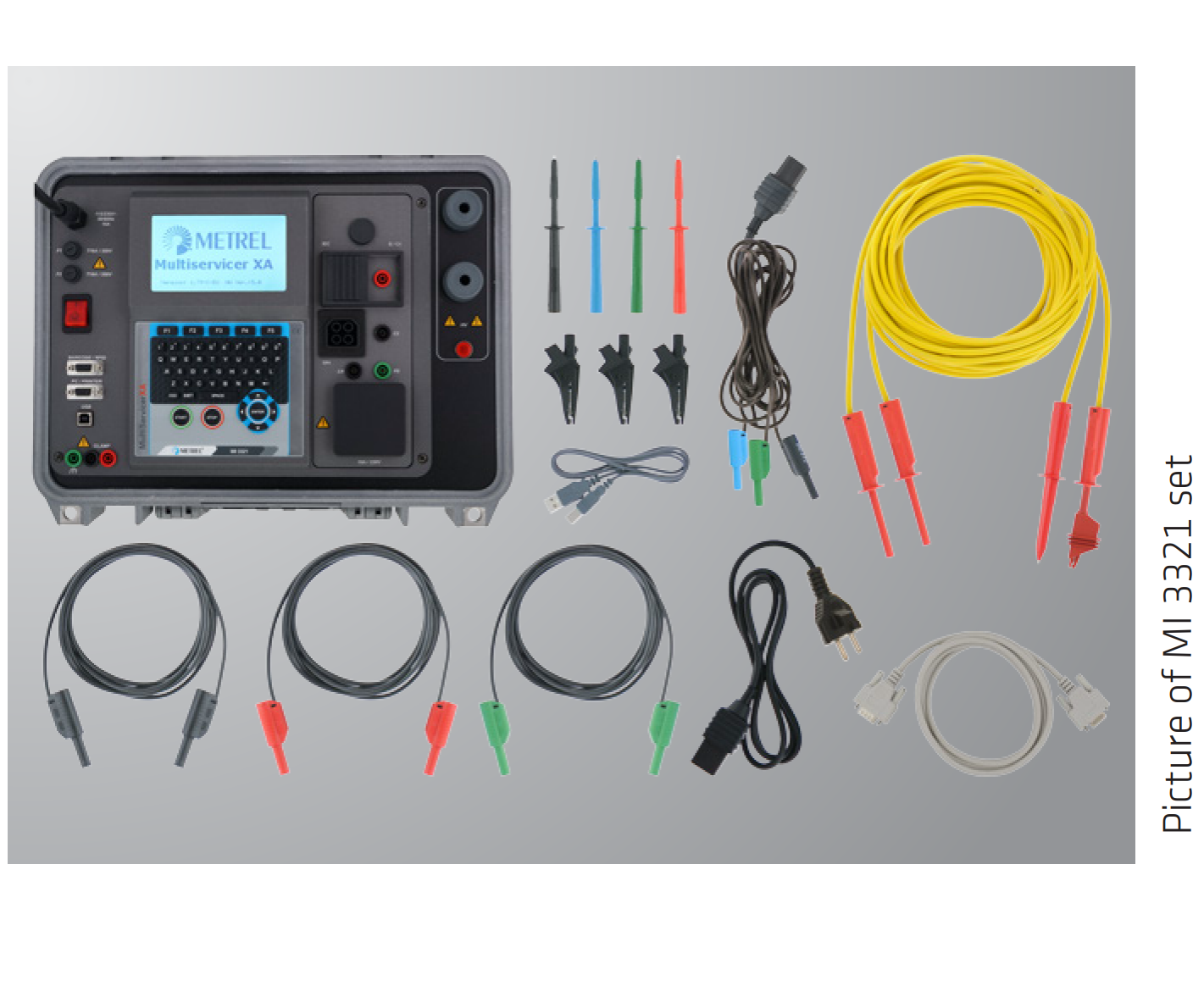

MI3321????多功能安规测试仪

MI3321用于执行各种便携式电气设备、机器和开关柜的电气安全所需要的测量。

测量可分为四个子类：

-?????对便携式被测设备DUT的安全测试进行测量

-?????对机器的电气安全测试进行测量

-?????对开关柜的安全测试进行测量

-? ? ?其他测试。由于其具备多项功能，此仪器也适合于依据其它产品标准的安全测试（型式试验、维护和常规测试）。最多可执行18种不同的测量，可作为单独测试也可作为预编程顺序（PAT模式）

其它特点

-?????内存可存入最多达6000个含测量参数的测试结果

-?????可将测试结果从PC导入仪器。现场比较原来的和新的测试结果

-?????通过条形码或RFID识别系统快速测试

-?????现场打印标签

多功能测试仪MI3321匹配新的强大的美翠PATLink PRO数据库PC软件包。测量结果的下载、查看和存贮作为标准，还可以打印测试结果和并将数据输出至表格应用。对测量结果的高级分析、数据上传至MI3321在原来结果和新结果之间进行现场比较（趋势功能），并生成专业报告，PATLink PRO Plus版本软件还带有密码保护功能。

优点：

-?????大屏幕图形LCD显示，分辨率240X128点阵，带背光

-?????直观菜单结构方便最大限度地友好用户界面

-?????带图形的帮助菜单，描述被测设备至测试仪器的正确接线方式

-?????三个通讯端口（1XUSB和2个RS232）用于与PC通讯、条形码扫描和RFID阅读/写入和打印机

-?????带光标键软触摸键盘

-?????内置实时时钟

测量概要：

PAT测试

l??接地连接电阻

l??绝缘电阻

l??绝缘电阻-S

l??替代泄漏电流

l??替代泄漏-S

l??差分泄漏电流

l??接触泄漏电流

l??极性测试

l??钳式电流测试

l??PRCD测试

l??功率/功能测试

机器测试

l??连接性（单独/自动）

l??绝缘电阻

l??高压测试

l??环路阻抗和预期故障电流

l??RCD测试

l??放电时间

l??功能测试

开关柜测试

l??连续性

l??绝缘电阻

l??高压测试

l??放电时间

l??功能测试

技术参数

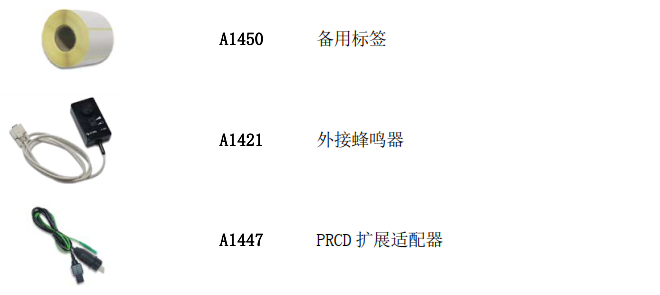

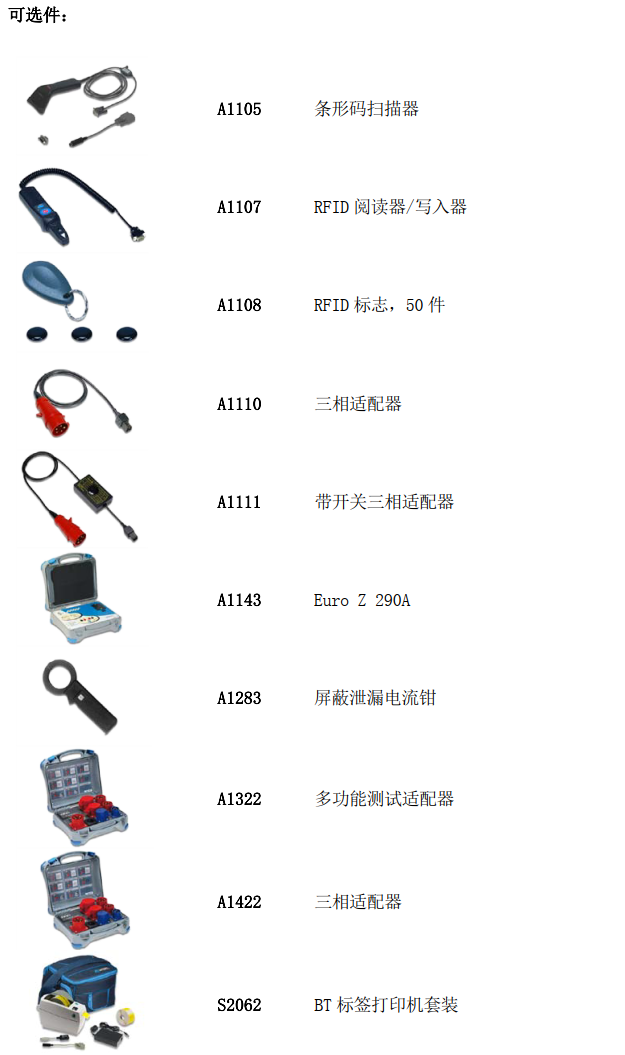

选配件

技术参数

1.1?耐压测试?1890V,2200V

耐受电压

范围	分辨率	精度
0.00 – 3000 V	1V	(读数的5%+5位)

耐受电流

范围	分辨率	精度
0.0 – 99.9 mA	0.1mA	(读数的10%+8位)

-?????输出电压：?????1890V(-0/+20%),2200V(-0/+20%),接地

-?????脱扣电流(mA)：?2,5,10,20,50,100;(精度±10%)

1.2?耐受电压?1000V

耐受电压

范围	分辨率	精度
0.00 – 1500V	1V	(读数的5%+5位)

耐受电流

范围	分辨率	精度
0.0 – 199.9 mA	0.1mA	*(读数的5%+5位)
200 – 500 mA	1mA	*(读数的5%+5位)

-?????输出电压/功率：1000V -0%，+20% / 200W于电源230V，接地

-?????脱扣电流(mA)：?5,10,20,50,100，200；(精度±10%)

-?????计数（s）：?????2,3,5,10,30.?必须按下?START/STOP（开始/停止）按钮以开始操作

1.3放电时间

范围	分辨率	精度
0.0 – 9.9 s	0.1s	*(读数的5%+3位)

峰值电压

范围	分辨率	精度
0.0 – 550V	1V	*(读数的2%+2位)

1.4连续性

连续性?10A

范围	分辨率	精度
0.00Ω?– 1.99Ω	0.01Ω	*(读数的5%+3位)

连续性?200mA

范围	分辨率	精度
0.00Ω?– 1.99Ω	0.01Ω	*(读数的5%+3位)

开路电压：?<9V DC

1.5?绝缘电阻，绝缘-S电阻

绝缘电阻

范围	分辨率	精度
0.000MΩ–0.500 MΩ	0.001MΩ	±(读数的10%+5位)
0.501MΩ-1.999MΩ	0.001MΩ	±(读数的5%+3位)
2.00MΩ-19.99MΩ	0.01MΩ
20.0MΩ-199.9MΩ	0.1MΩ

绝缘-S?电阻

范围	分辨率	精度
0.000MΩ–0.500 MΩ	0.001MΩ	±(读数的10%+5位)
0.501MΩ-1.999MΩ	0.001MΩ	±(读数的5%+3位)
2.00MΩ-19.99MΩ	0.01MΩ	±(读数的5%+3位)

额定电压：???250V DC，500V DC（-0%，+10%）

1.6?替代泄漏电流，替代泄漏-S?电流

替代泄漏电流

范围	分辨率	精度
0.00mA – 19.99mA	0.01mA	±(读数的5%+5位)

开路电压：?<50V AC?于额定电源电压

1.7?差分泄漏电流

范围	分辨率	精度
0.00mA – 9.99mA	0.01mA	±(读数的5%+5位)

1.8?接触泄漏电流

器具功率

范围	分辨率	精度
0.00 mA– 2.50 mA	0.01mA	±(读数的10%+5位)

1.9?极性剪辑

-?????测试电压?????<50V AC

-?????探测?????????通过,L-open(火线开路), N-open（零线开路）, PE-open（地线开路）,

L-N crossed（火-零交叉）, L-PE crossed（火-地交叉）,

N-PE crossed（零-地交叉）, L-N shorted（火-零短路）,

L-PE shorted（火-地短路）, N-PE shorted（零-地短路）,

Multiple faults（多重故障）

1.10?钳式测量真有效值TRMS电流

范围	分辨率	精度*
0.00mA- 9.99mA	0.01mA	±(读数的5%+10位)
10.0mA- 99.9mA	0.1mA	±(读数的5%+5位)
100mA- 999mA	1mA	±(读数的5%+5位)
1.00A-?9.99A	0.01A	±(读数的5%+5位)
10.0A-?24.9A	0.1A	±(读数的5%+5位)

1.11 PRCD测试

便携式RCD脱扣时间

范围	分辨率	精度
0 ms–300 ms(1/2 X IΔN)	1ms	±3ms
0 ms–300 ms(IΔN)	1ms	±3ms
0 ms–40 ms(5 X IΔN)	1ms	±3ms

-?????测试电流（IΔN）：??????10mA, 15mA, 30mA

-?????测试电流倍数：?????????1/2 X IΔN，?IΔN，?5X IΔN

-?????测试模式：?????????????单次，自动测试

1.12??RCD测试

1.2.1?一般数据

-?????额定剩余电流（mA）：??????10，30，100，300，500，1000

-?????测试电流选项：????????????0.5 X IΔN，?IΔN，2X IΔN，5X IΔN

-?????测试电流形状：????????????正弦波（AC），脉动（A）

-?????RCD类型：?????????????????G（非延迟），S（延时型）

1.12.2?接触电压?RCD – Uc

范围	分辨率	精度
0.0 – 19.9 V	0.1V	读数的?(-0% / +15%)±10位
20.0 – 99.9V	0.1V	读数的?(-0% / +15%)

测试电流：??max. 0.5 X IΔN

1.12.3?脱扣时间

范围	分辨率	精度
0.0 – 40.0 ms	0.1ms	±1ms
0.0 – 300.0（ms）	0.1ms	±3ms

测试电流：???????0.5 X IΔN，?IΔN，2X IΔN，5X IΔN

1.12.4?脱扣电流

范围	分辨率	精度
0.2XIΔN – 1.1 XIΔN (AC型)	0.05 X IΔN	±0.1 X IΔN
0.2XIΔN – 1.5 XIΔN (A型，IΔN\30mA)	0.05 X IΔN	±0.1 X IΔN
0.2XIΔN – 2.2 XIΔN (AC型，IΔN<30mA)	0.05 X IΔN	±0.1 X IΔN
