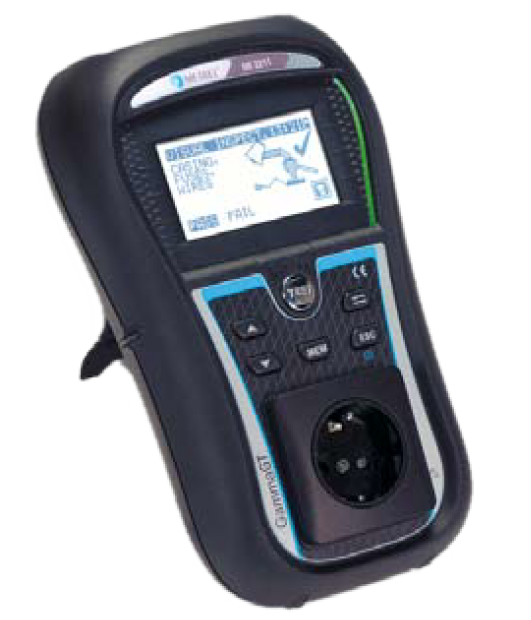

MI3311 GammaGT??? 器具安规测试仪
美翠的MI3311是一款新的仪器，是采用电池供电的多功能仪器，用于执行便携式电气设备的电气安全测试的测量。由于它具有大屏幕带背光的LCD显示器，两个PASS/FAIL（通过/失败）LED指示器，每个测量都有HELP（帮助）屏幕，使得仪器的使用非常清晰简便。最多在1500个带参数的测试结果可存贮于仪器的内部存贮器中，然后还可进行下载至PC机以便于更深一步的数据处理及生成测试报告。仪器的轻便设计、预编程和定制测序功能、加选的条形码系统和内置的校验单元，令MI3311对便携式器具的高质量专业安全测试来说，是一款理想的测试仪器。
?
MI3311可执行如下测试功能：
-???? 接地连接电阻
-???? 绝缘电阻
-???? 隔离可接触导体部分的绝缘电阻
-???? 替代泄漏电流
-???? 隔离可接触导体部分的替代泄漏电流
-???? 功能和可视检查
-???? IEC线极性测试
-???? 电压TRMS
?
优点：
-???? 带背光大屏幕图形LCD显示器，分辨率达128X64
-???? 屏幕显示提供方便读取结果、指示、测量参数和信息
-???? 在LCD旁边放有大的绿色和红色指示灯，用于附加指示PASS/FAIL（通过/失败）
-???? 大容量闪存用于存贮测试结果和参数（平均可存贮近1500个结果）
-???? 两个通讯端口（USB和RS232C）用于与PC机通讯、与条形码阅读
-???? 内置实时时钟
-???? 条形码系统用于快速测试代码选择和被测设备DUT的识别
-???? 可编程设置限值，以用于PASS/FAIL（通过/失败）的评价
-? ? ?匹配新的美翠PATLink PRO PC软件包（下载、查看、打印和输出测试结果）
-???? 加选的PC软件PATLink PRO Plus（高级测试结果分析和生成专业测试报告）
-???? 内置校验单元（检查框）
-???? 便携且轻便设计
-???? 可充电电池为仪器供电，带内置充电电路
?
强大的功能用于快速和有效的定期测试：
-???? 预编程测试次序
-???? VDE组织器
-???? 快速测试带条形码帮助
-???? 可以从PC机上传测试次序
?
应用：
-???? 专业的袖珍式器具测试
-???? 通用的袖珍式器具测试
-???? 多地点袖珍器具测试
1.1?接地连接（200mA）
| 范围 | 分辨率 | 精度 |
| 0.00Ω 至 19.99Ω | 0.01Ω | ±（读数的5%+3位） |
| 20.0Ω 至 199.9Ω | 0.1Ω | 无精度保证 |
| 200Ω 至? 1999Ω | 1Ω |
-???? 测试电流??????? 200mA 进入2.00Ω
-???? 开路电压??????? < 9V AC
-???? 通过标准??????? 0.10 Ω+1.00 Ω
-???? 测试时间??????? 2s, 5s, 10s, 30s, 60s, 120s, ∞
-???? 测试方法??????? 2-线测量
1.2?绝缘电阻（250V DC， 500V DC）
| 范围 | 分辨率 | 精度 |
| 0.00MΩ 至 19.99MΩ | 0.01MΩ | ±（读数的5%+3位） |
| 20.0MΩ 至 199.9MΩ | 0.1MΩ |
-???? 额定电压????? 250V DC，500V DC（-0%, +10%）
-???? 测量电流????? min. 1mA于250kΩ(250V),500 kΩ(500V)
-???? 短路电流：??? max. 2.0mA
-?????通过标准：??? 0.01 MΩ，0.10MΩ，0.25MΩ，0.30MΩ，0.50MΩ，1MΩ，2MΩ，4MΩ，7MΩ, 10MΩ, -MΩ
-???? 测试时间：??? 2s，3s，5s，10s，30s，60s，120s，∞
1.3?替代泄漏电流
| 范围 | 分辨率 | 精度 |
| 0.00μA至 9.99mA | 0.01 mA | ±（读数的5%+3位） |
| 10.0mA 至 20.0mA | 0.1 mA |
-???? 开路电压：? < 50V AC于额定电源电压
-???? 短路电流：? < 2.5 mA
-???? 通过水平:
替代泄漏???? 0.25mA，0.50mA，0.75mA，1.00mA，1.50mA，2.00mA，2.25mA，2.50mA，3.50mA，4.00mA，4.50mA，5.00mA，5.50mA，6.00mA，7.00mA，8.00mA，9.00mA，10.00mA，15.0mA，–mA
替代泄漏-S??? 0.25mA，0.50mA，0.75mA，1.00mA，1.50mA，2.00mA，–mA
-???? 测试时间：??? 2s，3s，5s，10s，30s，60s，120s，∞
-???? 显示电流：??? 根据器具额定电源供电电压计算而来（115V或230V）X 1.06
1.4?极性测试
-???? 测试电压：??? <50V AC
-?????探测???????? ?PASS（通过）， L OPEN（火线开路），PE OPEN（地线开路），L-N CROSS （火-零交叉），MULTIPLE FAULT（多重故障）
1.5?电压测量
| 范围 | 分辨率 | 精度 |
| 0 至 300 V | 1 V | ±（读数的5%+2位） |
-???? 结果类型????????????? 真有效值（trms）
-???? 额定频率范围????????? 0Hz, 50Hz 至 60 Hz
-???? 频率精度????????????? 仅指示作用
1.6?检查框参数
| 功能 | 参考值 | 精度 |
| 接地连接 | 0.50Ω | ±值的1% |
| 接地连接 | 2.00Ω | ±值的1% |
| 替代泄漏电流 | 5.90mA | ±值的1% |
| 替代泄漏电流 | 0.50mA | ±值的1% |
| 绝缘电阻 | 1.20MΩ | ±值的1% |
| 绝缘电阻 | 10.00MΩ | ±值的1% |
?
1.7?一般数据
-???? 电源供电电压????????? 9V DC（6 X 1.5V电池或电池组，5号AA型）
-???? 工作????????????????? 额定8h
-???? 工作温度范围????????? 0℃ 至 40℃
-???? 最大相对湿度????????? 95%RH（0℃ 至 40℃），无冷凝
-???? 显示????????????????? 128 X 64 矩阵点阵显示器，带背光
-???? 内存????????????????? 1500存贮位置
-???? 通讯端口????????????? RS232（PS/2 连接器，孔式），USB（B型连接器，孔式）
-???? 过压类别????????????? 300V CATII
-???? 保护类别????????????? 双重绝缘
-???? 外壳防护等级????????? IP40
-???? 测试连接器防护等级??? IP20
-???? 尺寸（w x h x d）???? 14cm x 8 cm x 23cm
-???? 重量????????????????? 0.86kg

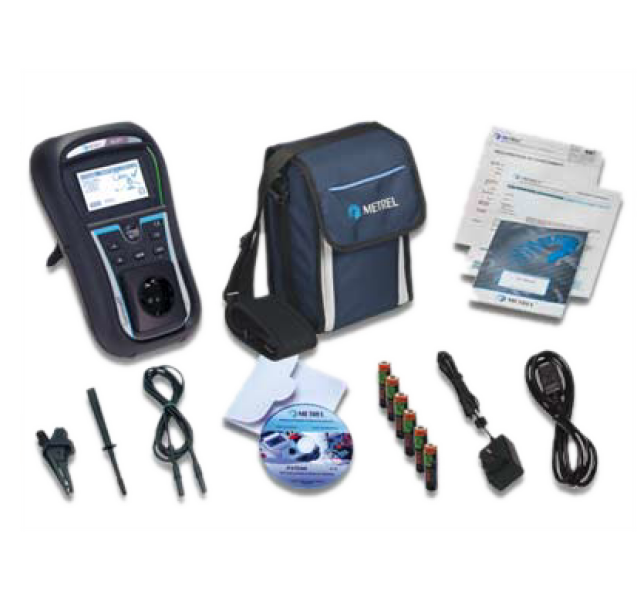

– 仪器主机
– 小软携带包
– IEC电缆，2米
– 黑色测试探头
– 1.5米黑色测试线
– 黑色鳄鱼夹
– 电源适配器
– 6节电池
– 使用说明书
– 校验报告
