测量功能：

变压器变比测量

高低压绕组相移测量

测量变比同时测量励磁电流

直流电阻测量

特点：

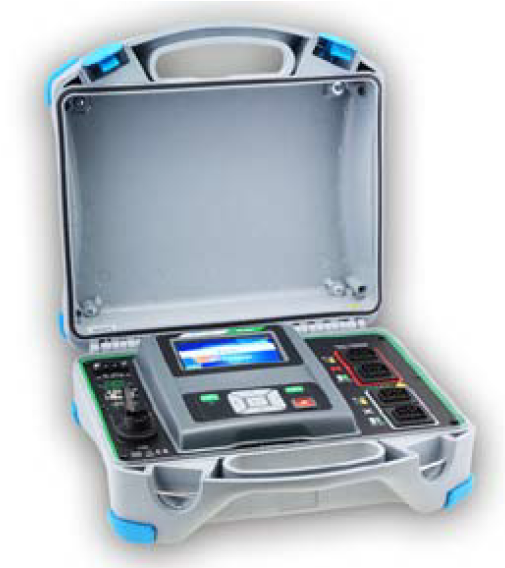

3.4英寸大屏幕触摸屏，测量结果及参数显示直观，操作简便,不需专业培训。

测量结果直接通过软件存储在电脑中，通过电脑软件分析及打印测量结果。

内置帮助屏幕

内置充电电池及充电器

与电脑之间可以蓝牙通讯，也可通过安卓系统和智能手机通讯。

防护等级高IP65(箱子闭合)，IP54(箱子打开)

应用：容量小于1.6MVA电力变压器测量，电压互感器测量，电流互感器测量

测量范围分辨率精度
变比测量

r,rA,rB,rC

测量电压80V0.8000-9.99990.0001±(0.2%?读数?+ 2?位)
10.000-99.9990.001±(0.2%?读数?+ 2?位)
100.00-999.990.01±(0.2%?读数?+ 2?位)
1000.0-1999.90.1±(0.5%?读数?+ 2?位)
2000.0-3999.90.1±(0.5%?读数?+ 2?位)
4000.0-8000.00.1±(1.0%?读数?+ 2?位)
测量电压40V0.8000-9.99990.0001±(0.2%?读数?+ 2?位)
10.000-99.9990.001±(0.2%?读数?+ 2?位)
100.00-999.990.01±(0.2%?读数?+ 2?位)
1000.0-1999.90.1±(0.5%?读数?+ 2?位)
2000.0-3999.90.1±(0.5%?读数?+ 2?位)
4000.0-8000.00.1N/A
测量电压10V0.8000-9.99990.0001±(0.2%?读数?+ 2?位)
10.000-99.9990.001±(0.2%?读数?+ 2?位)
100.00-999.990.01±(0.5%?读数?+ 2?位)
1000.0-8000.00.1N/A
测量电压5V0.8000-9.99990.0001±(0.2%?读数?+ 2?位)
10.000-99.9990.001±(0.2%?读数?+ 2?位)
100.00-999.990.01±(0.5%?读数?+ 2?位)
1000.0-8000.00.1N/A
测量电压1V0.8000-9.99990.0001±(0.2%?读数?+ 2?位)
10.000-99.9990.001±(0.5%?读数?+ 2?位)
100.00-999.990.01N/A
1000.0-8000.00.1N/A
励磁电流测量

I,IA,IB,IC

测量频率

55,65,70Hz

0.10 mA- 9.99 mA0.01 mA±(0.2%?读数+0.20mA)
10.0 mA- 99.9 mA0.1 mA±(0.2%?读数?+ 2?位)
100 mA- 999 mA1 mA±(0.2%?读数?+ 2?位)
1.00A-1.10A001A±(0.2%?读数?+ 2?位)
相移测量fI,jA,jB,jC测量频率

55,65,70Hz

-180.00-180.00?°0.01°±(0.05°)
直流电阻测量

R,RA,RB,RC

测量电流

10mA-1000mA

1.0 mΩ- 999.0 mΩ0.1 mΩ±(0.2%?读数?+ 3?位)
1.000Ω- 9.999Ω0.001Ω±(0.2%?读数?+ 2?位)
10.00Ω- 99.99Ω0.01Ω±(0.2%?读数?+ 2?位)
100.0Ω- 999.9Ω0.1?Ω±(0.2%?读数?+ 2?位)

一般技术参数：

电池：14.4V 4.4Ah锂电池

充电时间：4.5小时

电源：交流90-260V 100VA??45-65Hz

尺寸：360 X 160 X 330mm

重量：8.8公斤（带电池）

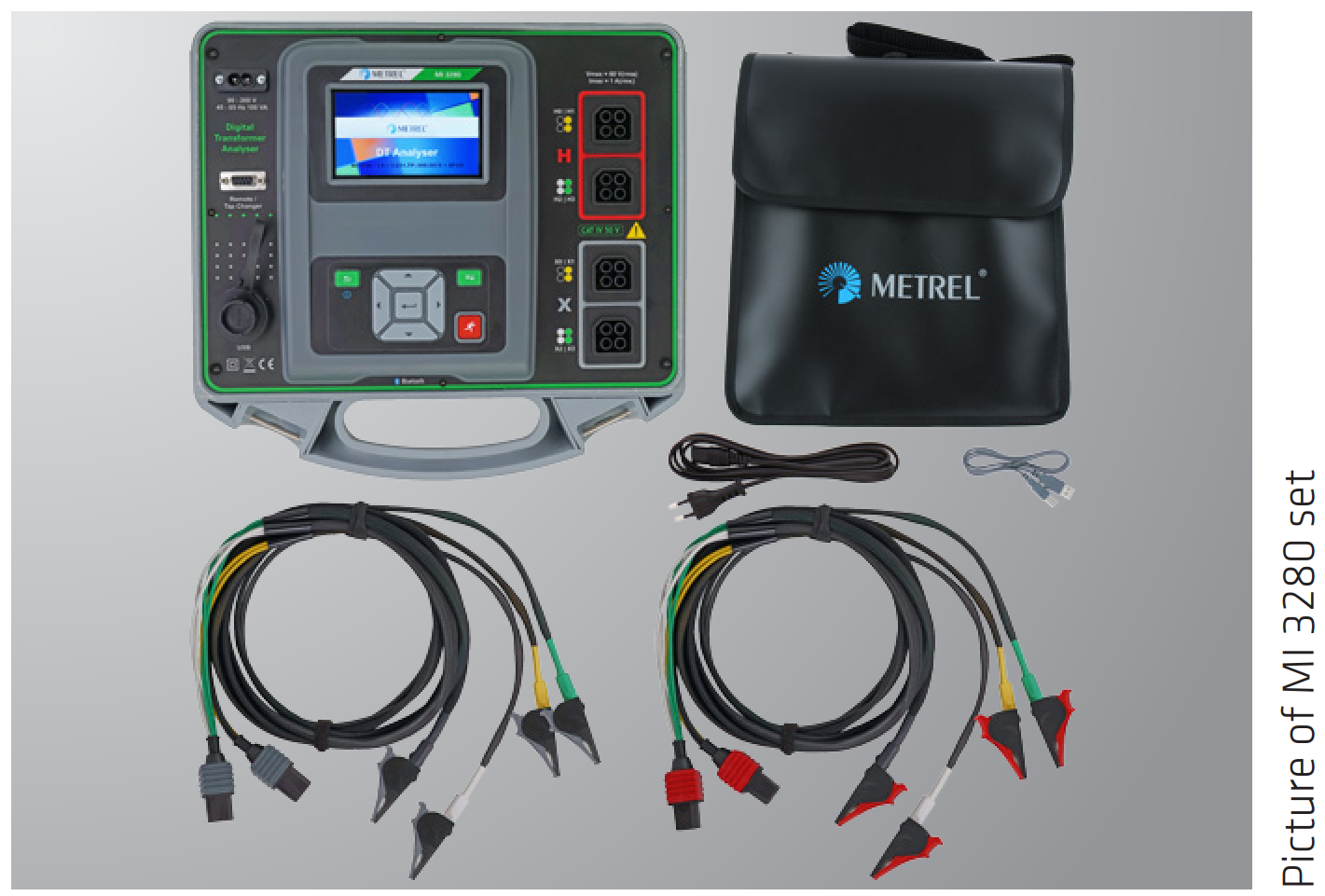

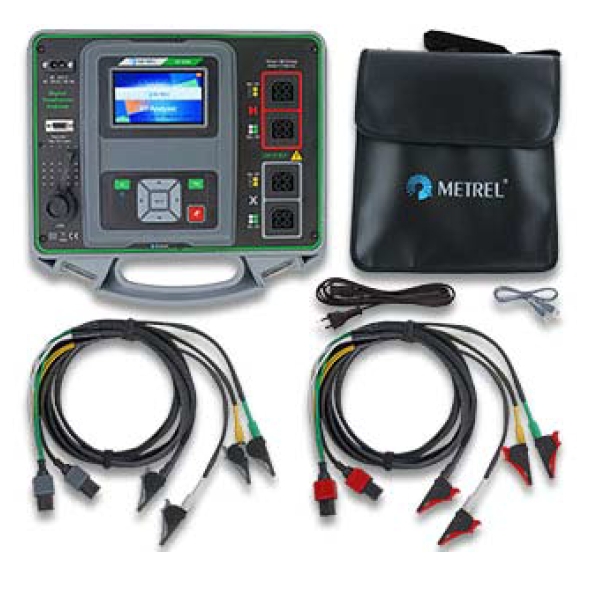

主机，

4根2.5米测试线，

USB电缆，

电源线，

软包，

使用手册

校验报告
