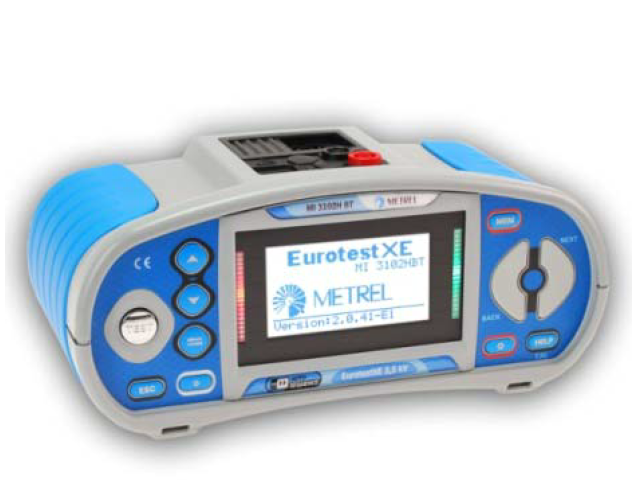

MI3102H/MI3102多功能电气综合测试仪
MI3102H/MI3102是进行电气安全测试的多功能测试仪器，在TN、TT、IT接地系统中支持自动顺序测试，ISFL、IMD测试，电压在线监测，接地电阻测试，照度测试，真有效值电流测试。保险/漏电开关 通过/失效评价。所有测试结果可保存并下载。MI3102H的测试电压可达到2500V，并可对绝缘电阻测试进行分析，计算极化指数PI、吸收比DAR、放电率DD。
?
?
测量功能：
-?????50-2500V直流电压绝缘电阻测试，可以计算极化指数PI和吸收比DAR（MI3102H）
-?????50-1000V直流电压绝缘电阻测试（MI3102）
-?????200mA电流测试PE导体连续性，带极性转换
-?????7mA电流测试PE导体连续性（连续测量）不会使RCD脱扣
-?????线路阻抗
-?????环路阻抗
-?????环路阻抗带脱扣锁定RCD功能
-?????TRMS真有效值电压和频率测量
-?????相序
-?????功率谐波测试
-?????RCD测试（通用型和延迟时，类型：AC，A，F，B，B+）
-?????接地电阻（3线法，双钳法）
-?????土壤电阻率测试（可选）
-?????TRMS真有效值泄漏电流和负载电流
-?????第一次故障泄漏电流测试（ISFL）
-?????绝缘监示设备（IMDs）的测试
-?????照度测量（加选）
?
关键特点：
-?????自定义最小顺序测试
-?????Auto TT?（U,Zln,Zs,Uc）
-?????Auto TN/RCD (U,Zln,Zs,Rpe）
-?????Auto TN(U,Zln,Zlpe,Rpe)
-?????Auto IT(U,Zln,Isc,Isfl,IMD)
-?????功率测量和谐波分析
-?????内置帮助屏幕
-?????内置保险丝表可自动评价线路/环路阻抗测试结果
-?????实时监测三相电压
-?????连续性测试极性自动转换
-?????回路阻抗测试不触发RCD
-?????自动完成RCD测试
-?????充电器、充电电池为标准配置
-?????通过蓝牙和PC机、安桌桌面、智能手机通讯
-?????ES Manager软件上传或下传测试数据并建立测试报告。
-?????EuroLink安桌APP数据管理工具（可选）
| 功能 | 测量范围 | 分辨率 | 精度 |
| 7mA电流测试PE导体连续性（连续测量） | 0.00Ω-19.99Ω 20.0Ω-1999Ω | 0.01Ω 1Ω | ±(读数的5%+5位) ±(读数的5%+5位) |
| 200mA电流测试PE导体连续性,带极性转换（EN 61557-4） | 0.00Ω-19.99Ω 20.0Ω-199.9Ω 200.0Ω-1999Ω | 0.01Ω 0.1Ω 1Ω | ±(读数的3%+3位) ±读数的5% ±读数的5% |
| 绝缘电阻测试 测试电压50/100/250V | 0.00MΩ-19.99MΩ 20.0MΩ-99.9MΩ 100.0MΩ-199.9MΩ | 0.01 MΩ 0.1 MΩ 0.1 MΩ | ±(读数的5%+3位) ±读数的10% ±读数的20% |
| 绝缘电阻测试 测试电压500/1000V | 0.00MΩ-19.99MΩ 20.0MΩ-99.9MΩ 100MΩ-999MΩ | 0.01 MΩ 0.1 MΩ 1 MΩ | ±(读数的5%+3位) ±读数的5% ±读数的10% |
| 绝缘电阻（EN 61557-2） 2500V （MI3102H有此功能） | 0.00MΩ-19.99MΩ 20.0MΩ-199.9MΩ 200MΩ-999MΩ 1.00 GΩ-19.99GΩ | 0.01 MΩ 0.1 MΩ 1 MΩ 0.01GΩ | ±(读数的5%+3位) ±读数的3% ±读数的10% ±读数的10% |
| 绝缘电阻分析 计算 极化指数PI 吸收比DAR 放电率DD 测试电压：500V/1000V/ 2500V有效 （MI3102H有此功能） | 0.01MΩ-9.99MΩ 10.0MΩ-100MΩ | 0.01 MΩ 0.1 MΩ | ±(读数的5%+2位) ±读数的5% |
| RCD测试（EN61557-6） | IΔn：10mA, 30mA, 100mA, 300mA, 500mA, 1A | ||
| -接触电压Uc | 0.0V – 19.99V 20.0V – 99.9V | 0.1V 0.1V | 读数的(-0% / +15%) +10位 读数的(-0% / +15%) |
| -脱扣时间(t) | 0.0 ms – 40 ms 0.0ms –?最大时间 | 0.1ms 0.1ms | ±1ms ±3ms |
| -脱扣电流 | 0.2×IΔn – 1.1×IΔn(AC型) 0.2×IΔn – 1.5×IΔn(A型, IΔn≥30mA) 0.2×IΔn –2.2×IΔn(A型,?IΔn<30mA) 0.2×IΔn – 2.2×IΔn(B型) | 0.05×IΔn 0.05×IΔn 0.05×IΔn 0.05×IΔn | ±0.1×IΔn ±0.1×IΔn ±0.1×IΔn ±0.1×IΔn |
| 线路阻抗(EN61557-3) | 0.0Ω-9.99Ω 10Ω-99.9Ω 100Ω-999Ω 1.00kΩ-9.99kΩ | 0.01Ω 0.1Ω 1Ω 10Ω | ±(读数的5%+5位) ±(读数的5%+5位) ±读数的10% ±读数的10% |
| 环路阻抗(EN61557-3) | 0.0Ω-9.99Ω 10Ω-99.9Ω 100Ω-999Ω 1.00kΩ-9.99kΩ | 0.01Ω 0.1Ω 1Ω 10Ω | ±(读数的5%+5位) ±(读数的5%+5位) ±读数的10% ±读数的10% |
| 电压 | 0V – 550V | 1V | ±(读数的2%+2位) |
| 频率 | 0.00Hz-9.99Hz 10.0Hz – 499.0Hz | 00.1Hz 0.1Hz | ±(读数0.2%+1位)?±(读数0.2%+1位) |
| TRMS真有效值电流 A1018电流钳 | 0.0mA-99.9mA 100 mA -999 mA 1A?-19.99A | 0.1mA 1mA 0.01A | ±(读数的5%+5位) ±(读数的3%+3位) ±读数的3% |
| TRMS真有效值电流 A1019电流钳 | 0.0mA-99.9mA 100 mA -999 mA 1A?-19.99A | 0.1mA 1mA 0.01A | 仅仅起指示意义 ±(读数的5%3位) ±读数的3% |
| TRMS真有效值电流 A1391电流钳（40A） | 0.0A-1.9A 2.00A -19.99A 20.0A -39.9A | 0.01A 0.01A 0.1A | ±(读数的3%+3位) ±读数的3% ±读数的3% |
| TRMS真有效值电流 A1391电流钳（300A） | 0.00A-19.9A 20.0A -39.9 mA 40.0A -299.9A | 0.01A 0.1A 0.1A | 仅仅起指示意义 仅仅起指示意义 ±(读数的3%+5位) |
| 接地电阻（EN61557-5）（三线法） | 0.00Ω-19.99Ω 20.0Ω-199.9Ω 200.0Ω-9999Ω | 0.01Ω 0.1Ω 1Ω | ±(读数的5%+5位) ±(读数的5%+5位) ±(读数的5%+5位) |
| 接地电阻（双钳法） | 0.00Ω-19.99Ω 20.0Ω-30.0Ω 30.1Ω-39.9Ω | 0.01Ω 0.1Ω 0.1Ω | ±(读数的10%+10位) ±读数的20% ±读数的30% |
| 土壤电阻率 | 0.0Ωm-99.9Ωm 100Ωm-999Ωm 1.00kΩm-9.99kΩm 10.0kΩm-99.9kΩm >100 kΩm | 0.1Ωm 1Ωm 0.01kΩm 0.1kΩm 1kΩm | ±读数的5% ±读数的5% ±读数的10% ±读数的10%; ±读数的20% |
| 第一次故障泄漏电流 | 0.0mA-19.9mA | 0.1mA | ±(读数的5%+3位) |
| 绝缘监视设备测试IMD | 5-640kΩ | 5kΩ | |
| 照度（类型B） | 0.00lux – 19.99lux 20.0lux – 199.9lux 200lux – 1999lux 2.00klux–19.99klux | 0.01 lux 0.1 lux 1 lux 10 lux | ±(读数的5%+2位) ±(读数的5%+2位) ±读数的5% ±读数的5% |
| 照度（类型C） | 0.00lux – 19.99lux 20.0lux – 199.9lux 200lux – 1999lux 2.00klux–19.99klux | 0.01 lux 0.1 lux 1 lux 10 lux | ±(读数的10%+3位) ±(读数的10%+3位) ±读数的10% ±读数的10% |
| 电源 | 6?×?1.5V?充电电池，AA型 | ||
| 过压类别 | 1000V DC CATII;600V CAT III；300V CAT IV | ||
| 保护级别 | 双重绝缘 | ||
| COM端口 | 蓝牙、USB、RS232 | ||
| 尺寸 | 230×103×115mm | ||
| 重量 | 1.3kg | ||

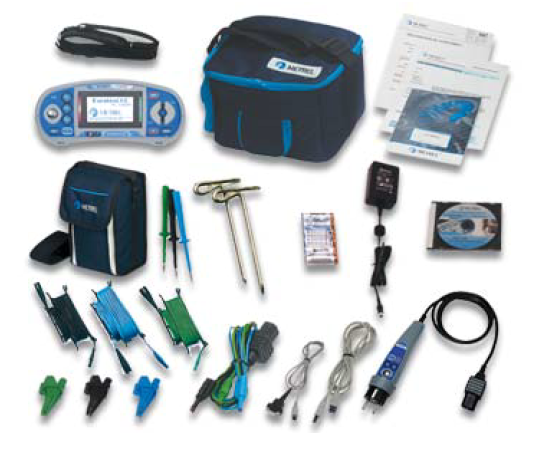

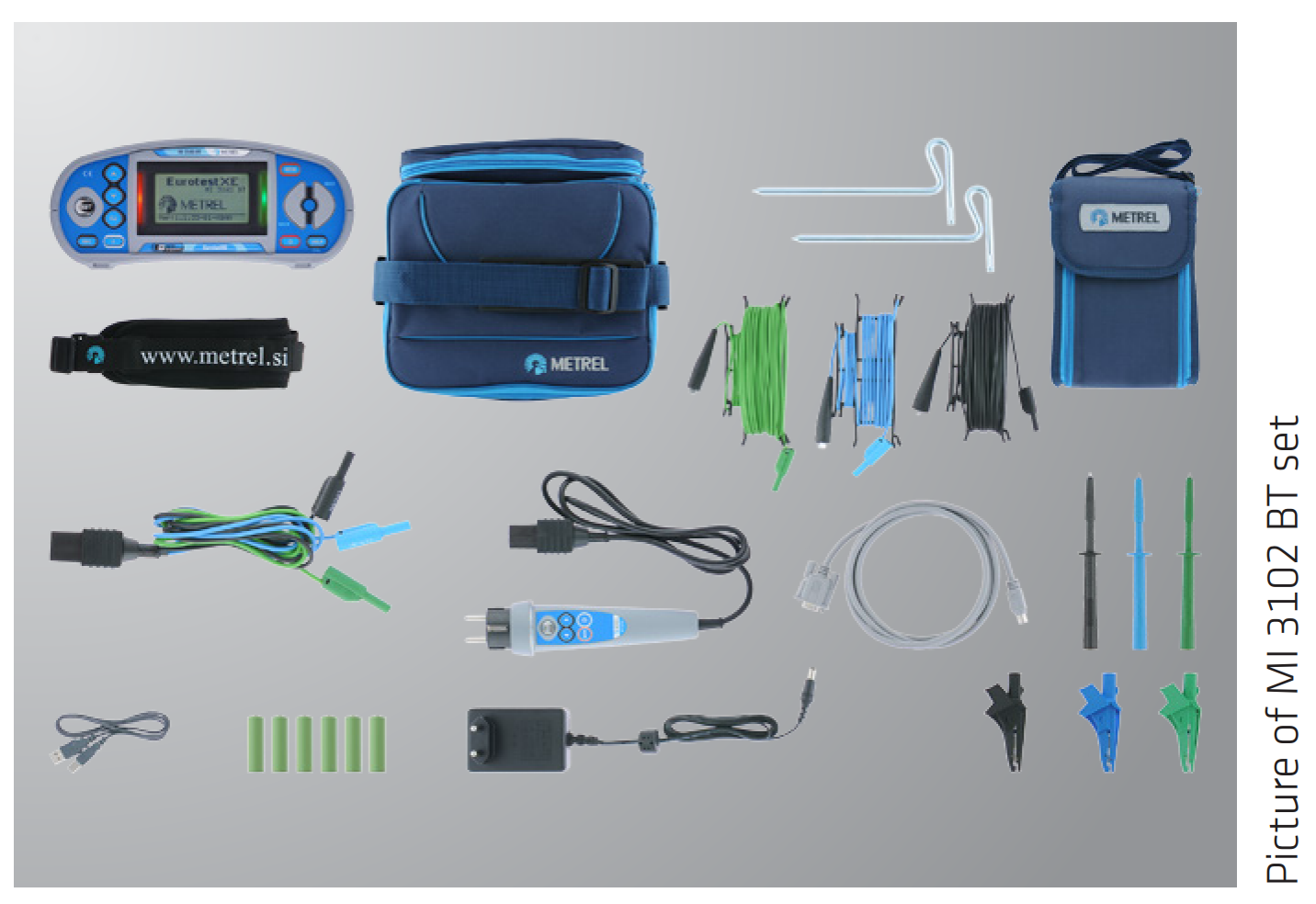

MI3102 ?标准配置（特别提示：双钳法测试接地电阻需要选电流钳）
– 主机
– 1.5米端线接线
– 1.5米测试线3根
– 接地测试装置（4米测试线、20米测试线2根、地桩2根、软携带包）
– 电源线及6节电池
– EuroLink PRO软件
– 测试探针3个（蓝、黑、绿）
– 鳄鱼夹3个（蓝、黑、绿）
– RS232-PS/2电缆
– USB电缆
– 软携带包
– 使用说明书
– 校验报告

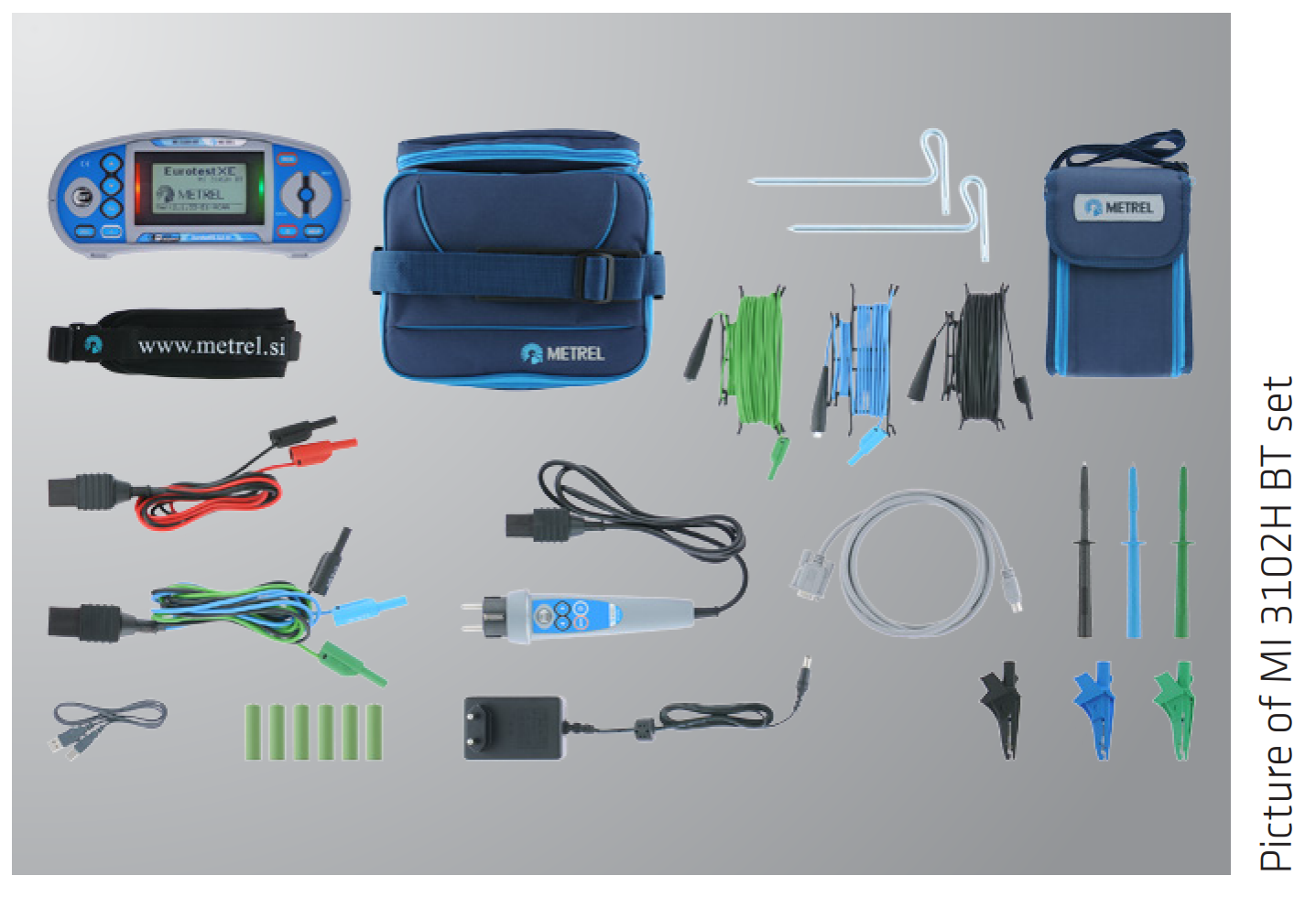

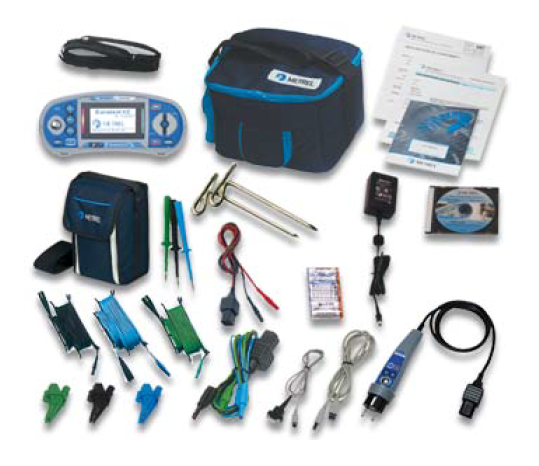

MI3102H ?标准配置（特别提示：双钳法测试接地电阻需要选电流钳）
– MI3102标准配置
– 1.5米2.5kV测试线2根
