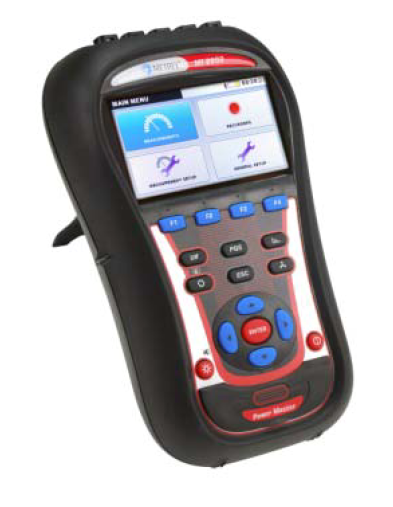

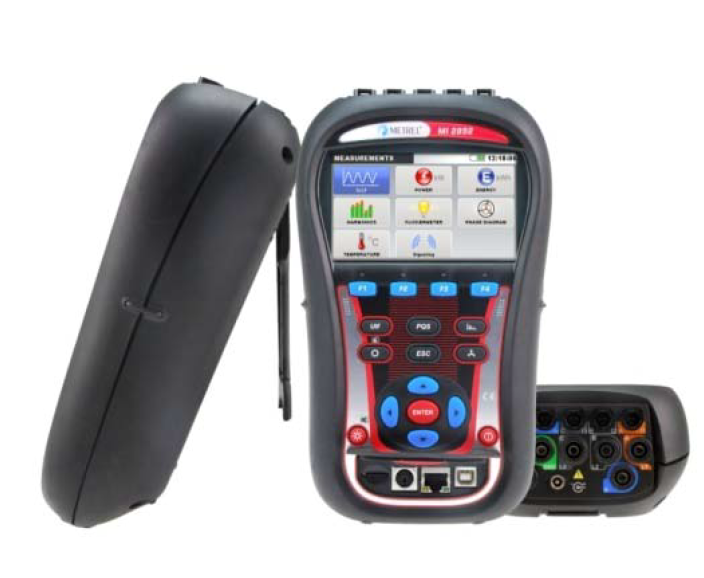

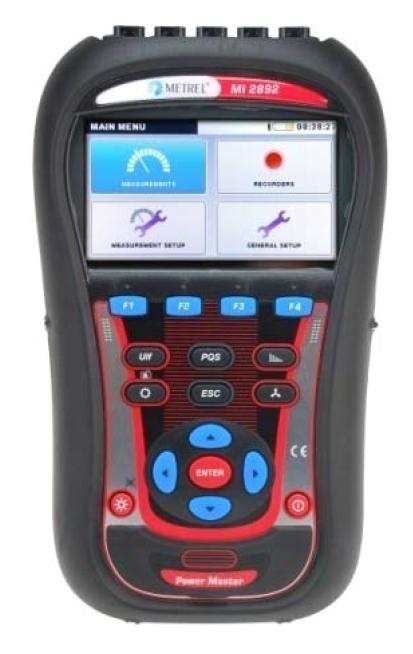

MI2892 A级四通道手持式电力质量分析仪
MI2892?是一款A级手持式三相电力质量分析仪，带有一个易读取的大图形彩色显示器，使用户在配电网络中只需简单连接本设备，就能检查谐波、矢量和波形异常。仪器设计时考虑到长时间记录，以用于三相和单相电力配电系统中的电能质量故障处理。手持式快速设置按钮使仪器界面更加简洁，能快速浏览。先进的PC读取软件PowerView3可对存贮数据进行详细分析，从SD内存卡中直接读取数据，分析长时间记录，以及自动生成专业测试报告。
测量功能
l??电压：真有效值，峰值，峰值系数（四通道）
l??电流：真有效值，峰值，峰值系数（四通道）
l??功率（有功功率，无功功率，视在功率）
l??功率测量（有功功率，无功功率，基波，谐波，负载不平衡）
l??不平衡度，闪变测量
l??谐波和间谐波分析最高达50次，总谐波失真THD的测量
l??电能（有功，无功，发电，消耗）
l??捕捉和记录电力供电事件（停电，电压中断，电压骤升、电压突降）
l??涌流监示和记录
l??波形/涌流显示，快照和记录
l??瞬变记录
l??进行电力质量分析
l??记录最多达7个可调的事件
l??温度测量
?
核心特点
l??4电压通道，宽测量范围：0-1000Vrms（CATIII/1000V）
l??4电流通道，支持自动电流识别，仪器上设置量程
l??自动智能电流钳识别和智能量程选择
l??瞬变记录采样频率49kHz
l??完整的电力质量分析，包括谐波和间谐波
l??支持微SD卡（8GB随仪器提供）最大到32G
l??彩色代码输入终端和终端标签，以适合应用地区
l??初始主菜单和大图标，使本设备导航和配置方便
l??强大的PC SW PowerView3软件包，能够下载，查看，分析所记录的数据，并可生成专业报告
l??在标准配置中包括柔性钳（无需附加供电）
l??远程通讯通过以太网（GPS时钟同步-加选）
?

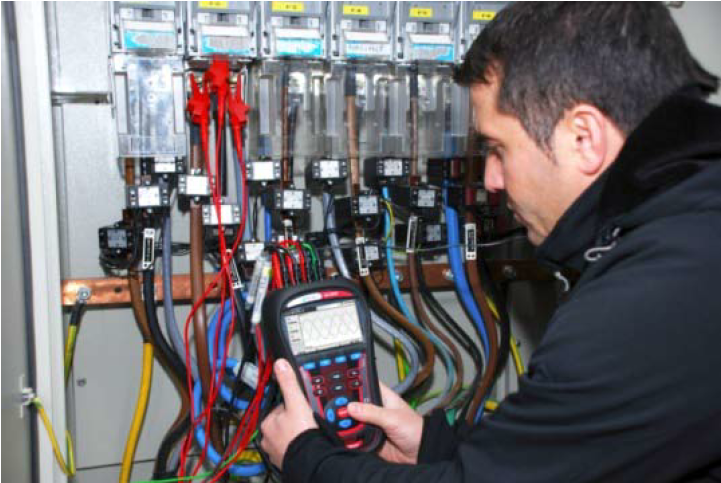

应用
l??在低压和中压电网系统中的电力质量评估和故障处理
l??检查电力校正设备性能
l??长时间分析
l??预防性维护
l??在增加负荷前检验电气系统
| 电压输入 | AC/DC |
| 输入数 | 5 |
| 额定电压范围（L-N） | 相（L-N）：50-1000VRMS 线（L-L）：50-1730VRMS |
| 测量范围 | 额定电压的10%-150% |
| 精度 | IEC 61000-4-30 A类，额定电压的±0.1% |
| 采样频率 | 7kHz???@50/60Hz，与主频率同步 |
| 频率范围 | 42.5-69.0Hz±10mHz |
| 电流输入 | AC/DC |
| 输入数 | 4 |
| 测量范围（带A1227柔性钳） 测量范围（带A1281铁芯钳） | 3-6000ARMS±m.v.的1.5% 50m-1200ARMS±m.v.的0.5% |
| 功能 | 测量范围 | 精度 |
| 功率（P，Q，S，cosφ，PF） | 根据电压和被选电流钳 | IEC 61557-12 I类 |
| 电能 | 根据电压和被选电流钳 | 有功：IEC62053-21 1类 无功：IEC62053-21 2类 |
| 谐波（DC-50次） 间谐波（1-50次） 闪变 主信号 | 额定电压的0-20% 额定电压的0-20% 0.2-10 额定电压的0-15% | IEC61000-4-7 1类 IEC61000-4-7 1类 IEC61000-4-15 F3类 IEC61000-4-30 A类 |
| 不平衡 | 电压的0-5% 电流的0-17% | |
| 温度 | -10-85℃ | 0.5℃ |
| 突降，骤升 | 额定电压的10-150% | 额定电压的0.2% ±1循环 |
| 间断 | 额定电压的0-10% | ±1循环 |
记录器
| 内存 | 8GB?微SD卡，最大至32GB |
通用记录器
| 积分期间 | 1s – 1h |
| 记录信号 | >1000（电压，电流，谐波，功率） 最小，最大和平均值/间隔 电压事件 用户告警 |
| 持续时间 | >1年（根据SD卡尺寸） |
波形记录
| 持续时间 | 最大至电压或电流波形的20秒 |
| 触发 | 人工，电压事件，用户告警，电压或电流水平（涌流） 时间间隔 |
瞬变记录
| 采样频率 | >49kHz |
| 持续时间 | 最大至电压或电流波形的50次循环 |
| 触发 | 人工，电压事件或水平 |
通用参数
| 显示 | 4.3英寸，480X272彩色TFT |
| 通讯口 | 以太网，USB |
| 时间同步 | GPS接收器（A1355）可选 |
| 仪器供电 | 110-240VAC或6节AA型镍氢充电电池 |
| 过压类别 | 600V/CAT IV；1000V/CAT III |
| 重量 | 1kg |
| 尺寸 | 230X140X80mm |

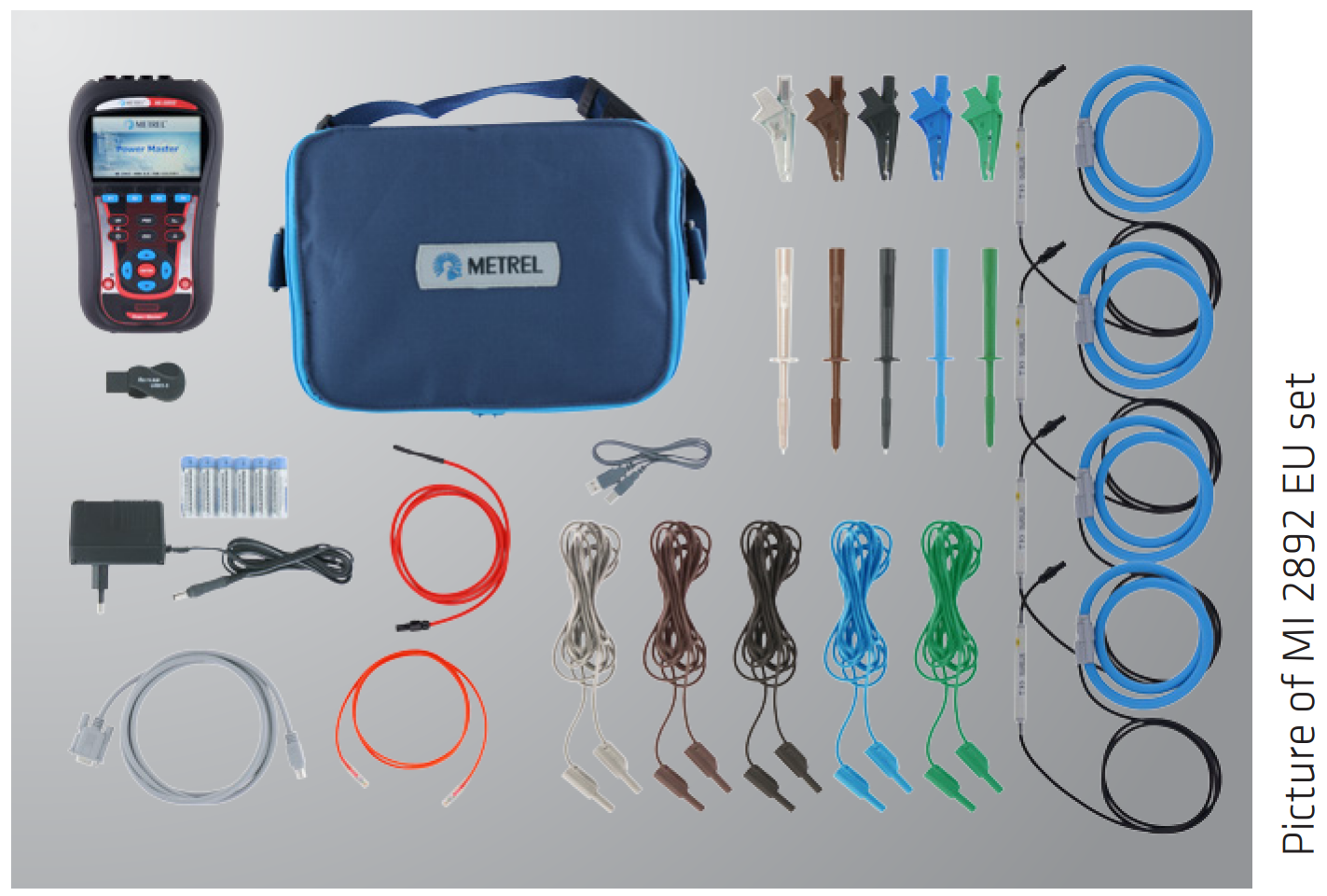

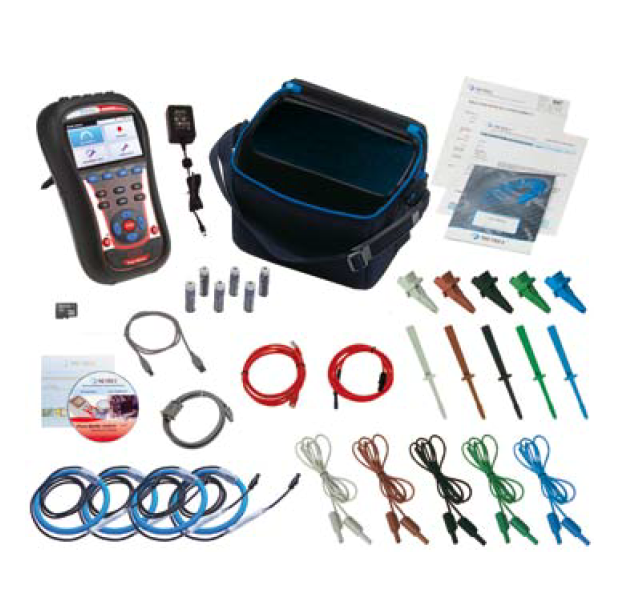

MI2892EU
? 主机
? 单相柔性电流钳3000/300/30A（A1227）4件
? 测试头，（棕，黑，灰，绿，蓝），5件
? 鳄鱼夹，（棕，黑，灰，绿，蓝），5件
? 电压测量线，（棕，黑，灰，绿，蓝），5件
? 温度探头
? 微SD内存卡，8GB
? PC SW PowerView3软件
? RS232，USB电缆
? 电源适配器
? 1.2V镍氢充电电池，6件
? 软包、使用手册、校验报告
MI2892ST
? 无A1227柔性电流钳，其它同MI2892EU，可选其它型号的电流钳
