用途:
ME系列万能式断路器（以下，简称断路器）是上海人民电器厂从联邦德国AEG公司引进的产品。断路器具有结构紧凑，体积小，重量轻，系列性强，零部件互换性好，保护系统齐全，技术经济指标高，维护使用方便等特点。
特点:
断路器适用于额定工作电压交流至400、690V、50Hz-60Hz主电路，作电能分配和线路不频繁转换之用；对线路及电气设备的过载、欠电压和短路进行保护，并具有分级选择保护；能直接起动电动机，并保护电动机、发电机和整流装置等，免受过载、短路和欠电压等不正常情况的危害。
正常工作条件
1周围空气温度
1.1周围最高空气温度不超过40℃
1.2周围空气温度24h的平均值不超过35 ℃
1.3周围空气温度下限值不低于-5℃
2安装地点海拔不超过2000m。
3大气条件
大气相对湿度在周围空气温度40℃时不超过50%;在较低温度下可以有较高的相对湿度；最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为25℃，并考虑到因温 度变化发生在产品表面上的凝露。
4污染等级 应符合污染等级三级
5安装条件
断路器应按本说明书成套安装或户内单独安装与垂直面的倾斜度不超过5°
ME630手动正面固定水平万能式空气断路器
ME630手动正面固定垂直万能式空气断路器
ME630手动正面抽屉式万能式空气断路器
ME630电动快速固定水平万能式空气断路器
ME630电动快速固定垂直万能式空气断路器
ME630电动快速抽屉式万能式空气断路器
ME630电动预储能固定水平万能式空气断路器
ME630电动预储能固定垂直万能式空气断路器
ME630电动预储能抽屉式万能式空气断路器
ME800手动正面固定水平万能式空气断路器
ME800手动正面固定垂直万能式空气断路器
ME800手动正面抽屉式万能式空气断路器
ME800电动快速固定水平万能式空气断路器
ME800电动快速固定垂直万能式空气断路器
ME800电动快速抽屉式万能式空气断路器
ME800电动预储能固定水平万能式空气断路器
ME800电动预储能固定垂直万能式空气断路器
ME800电动预储能抽屉式万能式空气断路器
ME1000手动正面固定水平万能式空气断路器
ME1000手动正面固定垂直万能式空气断路器
ME1000手动正面抽屉式万能式空气断路器
ME1000电动快速固定水平万能式空气断路器
ME1000电动快速固定垂直万能式空气断路器
ME1000电动快速抽屉式万能式空气断路器
ME1000电动预储能固定水平万能式空气断路器
ME1000电动预储能固定垂直万能式空气断路器
ME1000电动预储能抽屉式万能式空气断路器
ME1250手动正面固定水平万能式空气断路器
ME1250手动正面固定垂直万能式空气断路器
ME1250手动正面抽屉式万能式空气断路器
ME1250电动快速固定水平万能式空气断路器
ME1250电动快速固定垂直万能式空气断路器
ME1250电动快速抽屉式万能式空气断路器
ME1250电动预储能固定水平万能式空气断路器
ME1250电动预储能固定垂直万能式空气断路器
ME1250电动预储能抽屉式万能式空气断路器
ME1600手动正面固定水平万能式空气断路器
ME1600手动正面固定垂直万能式空气断路器
ME1600手动正面抽屉式万能式空气断路器
ME1600电动快速固定水平万能式空气断路器
ME1600电动快速固定垂直万能式空气断路器
ME1600电动快速抽屉式万能式空气断路器
ME1600电动预储能固定水平万能式空气断路器
ME1600电动预储能固定垂直万能式空气断路器
ME1600电动预储能抽屉式万能式空气断路器
ME1605手动正面固定水平万能式空气断路器
ME1605手动正面固定垂直万能式空气断路器
ME1605手动正面抽屉式万能式空气断路器
ME1605电动快速固定水平万能式空气断路器
ME1605电动快速固定垂直万能式空气断路器
ME1605电动快速抽屉式万能式空气断路器
ME1605电动预储能固定水平万能式空气断路器
ME1605电动预储能固定垂直万能式空气断路器
ME1605电动预储能抽屉式万能式空气断路器
ME2000手动正面固定水平万能式空气断路器
ME2000手动正面固定垂直万能式空气断路器
ME2000手动正面抽屉式万能式空气断路器
ME2000电动快速固定水平万能式空气断路器
ME2000电动快速固定垂直万能式空气断路器
ME2000电动快速抽屉式万能式空气断路器
ME2000电动预储能固定水平万能式空气断路器
ME2000电动预储能固定垂直万能式空气断路器
ME2000电动预储能抽屉式万能式空气断路器
ME2500手动正面固定水平万能式空气断路器
ME2500手动正面固定垂直万能式空气断路器
ME2500手动正面抽屉式万能式空气断路器
ME2500电动快速固定水平万能式空气断路器
ME2500电动快速固定垂直万能式空气断路器
ME2500电动快速抽屉式万能式空气断路器
ME2500电动预储能固定水平万能式空气断路器
ME2500电动预储能固定垂直万能式空气断路器
ME2500电动预储能抽屉式万能式空气断路器
ME2505手动正面固定水平万能式空气断路器
ME2505手动正面固定垂直万能式空气断路器
ME2505手动正面抽屉式万能式空气断路器
ME2505电动快速固定水平万能式空气断路器
ME2505电动快速固定垂直万能式空气断路器
ME2505电动快速抽屉式万能式空气断路器
ME2505电动预储能固定水平万能式空气断路器
ME2505电动预储能固定垂直万能式空气断路器
ME2505电动预储能抽屉式万能式空气断路器
ME3200手动正面固定水平万能式空气断路器
ME3200手动正面固定垂直万能式空气断路器
ME3200手动正面抽屉式万能式空气断路器
ME3200电动快速固定水平万能式空气断路器
ME3200电动快速固定垂直万能式空气断路器
ME3200电动快速抽屉式万能式空气断路器
ME3200电动预储能固定水平万能式空气断路器
ME3200电动预储能固定垂直万能式空气断路器
ME3200电动预储能抽屉式万能式空气断路器
ME3205手动正面固定水平万能式空气断路器
ME3205手动正面固定垂直万能式空气断路器
ME3205手动正面抽屉式万能式空气断路器
ME3205电动快速固定水平万能式空气断路器
ME3205电动快速固定垂直万能式空气断路器
ME3205电动快速抽屉式万能式空气断路器
ME3205电动预储能固定水平万能式空气断路器
ME3205电动预储能固定垂直万能式空气断路器
ME3205电动预储能抽屉式万能式空气断路器
ME-630隔离开关
ME-800隔离开关
ME-1000隔离开关
ME-1250隔离开关
ME-1600隔离开关
ME-1605隔离开关
ME-2000隔离开关
ME-2500隔离开关
ME-2505隔离开关
ME-3200隔离开关

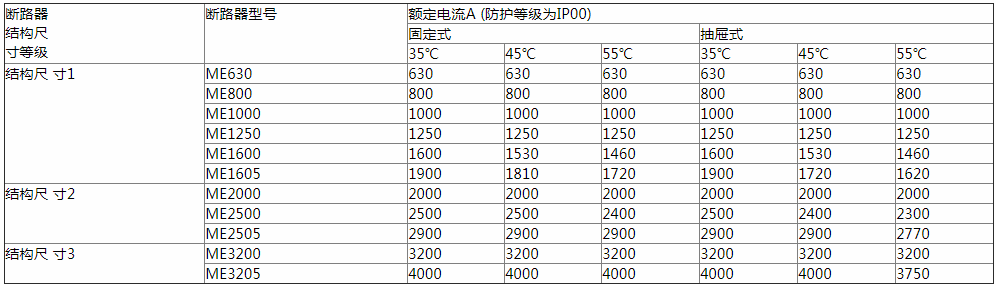

断路器在不同环境温度下的额定电流见表1
表1
注：ME630/ 800/ 1000/ 1250型断路器选用无过电流脱扣器时额定电流可分别提高到 760/910/1200/1300A

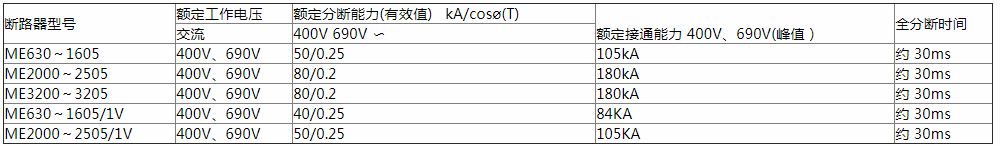

3.2.断路器的通断能力
本系列断路器通断能力按IEC60947-2国际标准及VDE0660规范的P – 2 :
C-CO-CO要求:当电源为上进线或下进线及短路短延时保护（延时为≤300ms)通断能力指标均相同，具体指标见表2
表2
