●接地线选择：夹子类型（HS-1.5NJ）和磁铁类型（HS-1.5NR）
·断电后剩余电荷的放电状态可以区分（HS-1.5NR）

HS-1.5NJ高压检测器

  • AC 6kV – 7kV（50Hz / 60Hz）
    DC 600V – 7kV
  • 非球关节
  • 音频信号和发光
  • 6R61或6F22（9V）×1个

HS-1.5NR高压检测器

  • AC 6kV – 7kV（50Hz / 60Hz）
    DC 1kV – 7kV
  • 非球关节
  • 音频信号和发光
  • 6R61或6F22（9V）×1个

? Grounding wire options : Clip Type (HS-1.5NJ) and Magnet Type (HS-1.5NR)
? Discharging state of residual charge after power outage can be distinguished (HS – 1.5 NR)

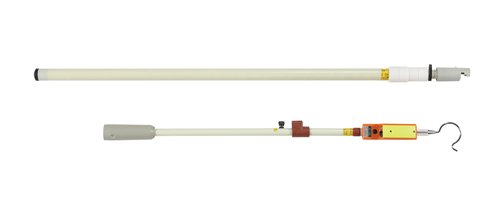

HS-1.5NJ High Voltage Detector

  • AC 6kV – 7kV (50Hz/60Hz)
    DC 600V – 7kV
  • Non Ball joint
  • Audio-signaling and light emitting
  • 6R61 or 6F22(9V) × 1 pcs

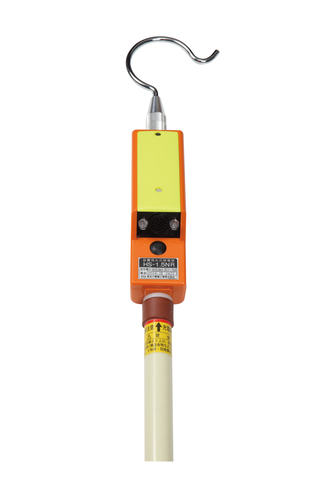

HS-1.5NR High Voltage Detector

  • AC 6kV – 7kV (50Hz/60Hz)
    DC 1kV – 7kV
  • Non Ball joint
  • Audio-signaling and light emitting
  • 6R61 or 6F22(9V) × 1 pcs
型号HS-1.5NJHS-1.5NJ1HS-1.5NR
工作电压范围AC6600V
DC600～7000V1000～7000V
启动电压
（接地电压）		AC2000V±20％
DC400V±20％DC800V±100V750 ±100 VDC (Red LED)
350 ± 80 VDC (Green LED flashes.)
频率（交流）50/60Hz
接地系统夹式电磁式
操作指示灯光可以达到8000lux亮度
声音间歇音
电池6R61 or 6F22(9V) × 1 个
附件夹式接地线（7米）电磁式接地线（7米）
储存包
重量约3,140克约3,150克
电介质强度接触尖端（金属配件）和接地端子之间：14000VAC，5分钟
泄露电流介质强度试验漏电流：1mA以下
ModelHS-1.5NJHS-1.5NJ1HS-1.5NR
Working voltage rangeAC6600V
DC600～7000V1000～7000V
Operation starting
voltage
(Voltage to ground)		AC2000V±20％
DC400V±20％DC800V±100V750 ±100 VDC (Red LED)
350 ± 80 VDC (Green LED flashes.)
Frequency (AC)50/60Hz
Grounding systemClipMagnet
Indication of operationLightIt can be confirmed in the luminance of 8,000 lux.
SoundIntermittent sound
Battery6R61 or 6F22(9V) × 1 pcs
AccessoryClip type grounding wire (7 m)Magnet type grounding wire (7 m)
Bag for housing
WeightAbout 3,140 gAbout 3,150 g
Dielectric strengthBetween contact tip (metal fitting) and grounding terminal: 14,000 VAC, 5 min
Leakage currentLeakage current at dielectric strength test: 1 mA or less
型号分类适用电压工作电压范围顶部材料备注
HEV-750D低压DCDC12V-750V顶部金属裸线
HTE-610低压ACAC50V-600V顶部橡胶裸线/双线HT-610α替代型号
HTE-610L低压ACAC50V-600V顶部橡胶裸线/双线
白光LED带灯
HT-680D低压ACAC50V-600V金属或橡胶仅适用于裸线
HT-680DSDCDC50V-600V
HT-680DB低压ACAC50V-600V金属或橡胶仅适用于裸线
HT-680DBSDCDC12V-600V
HT-670低压ACAC50V-600V顶部橡胶裸线/双线灵敏度切换
DCDC50V-600V
HSF-7高低压ACAC80V-7kV顶部金属
HSE-7G高低压ACAC60V-7kV顶部橡胶通信工程
HSE-7T1高低压ACAC80V-7kV顶部橡胶
HSS-25B高低压ACAC80V-25kV顶部金属伸缩式
HSS-6B高低压ACAC80V-7kV顶部金属伸缩式
HSG-6高低压ACAC80V-7kV顶部橡胶伸缩式/轻巧紧凑
HSN-6A高低压ACAC100V-7kV顶部金属伸缩型/耐压试验AC10.5kV·DC21kV
DCDC50V-7kV
HST-1.5N高压ACAC600V-7kV顶部金属短尺寸/直流列车线路/AC7kV
DCDC600-7kV
HS-1.5NR高压ACAC6kV-7kV顶部金属伸缩式/直流列车线/AC7kV
DCDC1kV-7kV
HS-1.5NJ高压ACAC6kV-7kV顶部金属伸缩式/直流列车线/AC7kV
DCDC600-7kV
HVC-1.5N2高压DCDC1.5KV顶部金属伸缩式/直流列车线/电压显示
HST-20N特高压ACAC3kV-25kV顶部金属HS-20N替代型号
DCDC3kV-25kV
HS-90N特高压ACAC6kV-90kV顶部金属
DCDC6kV-90kV
HST-30特高压ACAC3kV-34.5kV顶部金属伸缩式/φ5mmOC线涂层
HST-70特高压ACAC20kV-80.5kV顶部金属伸缩式/角度可调
HST-170特高压ACAC60kV-195.5kV顶部金属伸缩式/角度可调
HST-250特高压ACAC150KV-287.5KV顶部金属伸缩式/角度可调
HST-W80JS特高压ACAC20kV-80.5kV顶部金属伸缩式/替代传统线/新干线列车
HS-500特高压ACAC250kV-550kV顶部金属伸缩式
HS-500C特高压ACAC250kV-550kV顶部金属伸缩式/非接触（限时使用）
WM-22特高压ACAC6.6～22kV顶部金属1.3m伸缩式/风车类型
WM-33特高压ACAC6.6～33kV顶部金属1.9m伸缩式/风车类型
WM-77A特高压ACAC11～77kV顶部金属1.9m伸缩式/风车类型
WM-77B特高压ACAC11～77kV顶部金属2.3m伸缩式/风车类型
WM-77C特高压ACAC11～77kV顶部金属3.4m伸缩式/风车类型
WM-154A特高压ACAC11～154kV顶部金属2.8m伸缩式/风车类型
WM-154B特高压ACAC11～154kV顶部金属3.7m伸缩式/风车类型
WM-275特高压ACAC33～275kV顶部金属4.5m伸缩式/风车类型
