地铁接地线 脱卸式

1.XJ 系列携带型短路接地线简述：

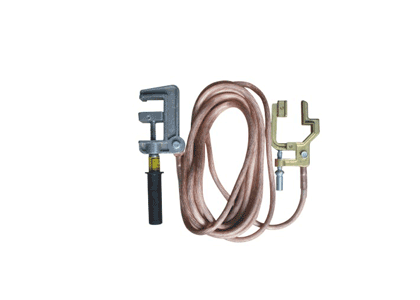

XJ 系列携带型短路接地线由导线端线夹、短路线、接地线、接线鼻、汇流夹、接地端线夹（或临时接地极）以及接地操作棒等组成。导线端和接地端的线夹有优质铝合金压铸线夹和纯铜压铸线夹二种，与其配套的紧固件均经金属镀铬处理。接地操作棒采用电性能与机械强度俱佳的进口高级环氧树脂、玻璃纤维精制而成。短路线与接地线采用多股 特细型 铜质软绞线并外覆柔软、耐高温的透明绝缘护层制成。
接地线的线夹与绝缘操作杆的连接方式分有固定型和可脱卸型二种，并有适用变电母排和架空导线等多种款式，用户可根据实际需要选用。 XJ 系列携带型短路接地线可分为合相式和分相式两种。由于使用电压及使用场合的差异，各施工现场使用携带型短路接地线的操作杆长度、短路线长度以及引下线长度都不尽相同，本公司可根据用户实际需要度身定制，以符合现场安全施工的需要。
XJ 系列携带型短路接地线与其它同类产品相比，具有外表美观、工艺精致、结构轻巧、使用寿命长等特点。该产品是电气工作人员防止感应电荷和突然来电造成高压触电事故的有力武器，是电力系统输、变、配电设备以及试验设备停电作业时BB的安全用具之一。
新开发成功电气化铁路专用接地线，直流验电器，拉闸杆等电力安全工器具。南京东机务段和上海机务局使用我公司产品后感到非常安全和便捷。公司的其他产品如高压声光交流验电器,高压多用操作棒等。

2.技术指标:

2.1 使用环境条件
a. 环境温度： – 25 ℃ ～ + 55 ℃ 　　　　　b. 相对湿度： ≤ 99 ％

2.2接地操作棒尺寸

接地操作棒的绝缘特性

3.接地线规格表(适用于变电站、电厂、供电局等)

参见型号列表

4. 使用方法及注意事项

4.1 为BZ人身和设备的安全，确保接地线的完好性，接地线应在空气流通、环境干燥的专用地点存放。
4.2 电气设备上使用接地线，应遵照电业安全工作规程中的有关规定进行。
4.3 选择XJ系列携带型短路接地线时，其额定短路电流值应大于悬挂点的Z大故障电流值，其接地操作棒应和悬挂点的系统电压一致。
4.4 使用XJ系列携带型短路接地线前，应先验电、放电，确认电气设备已停电后，方可进行接地操作。
4.5 装设XJ系列携带型短路接地线应先接接地端，后接导线端，拆除时，应先拆导线端，后拆接地端。
4.6 作业现场如无固定接地点时，可用临时接地钢针打入地下，其深度应不小于 0.6 米。
4.7 XJ系列携带型短路接地线当经受短路电流后，一般应作报废处理。
4.8 XJ系列携带型短路接地线在每次使用前，应做好例行检查，发现有线夹开裂、缺损、连接部件接触不良、松动、绝缘护层破损、软绞线裸露等缺陷时，禁止继续使用。
4.9 本产品系安全用具，应遵照电业安全工作规程要求定期进行预防性试验。
