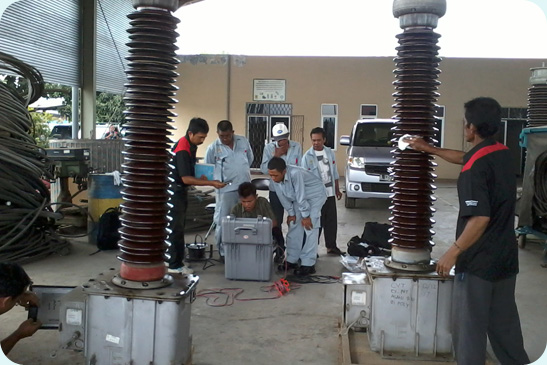

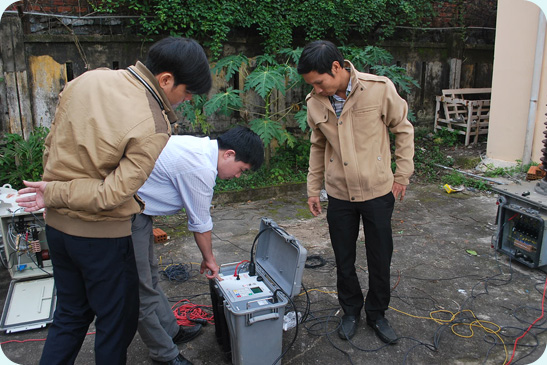

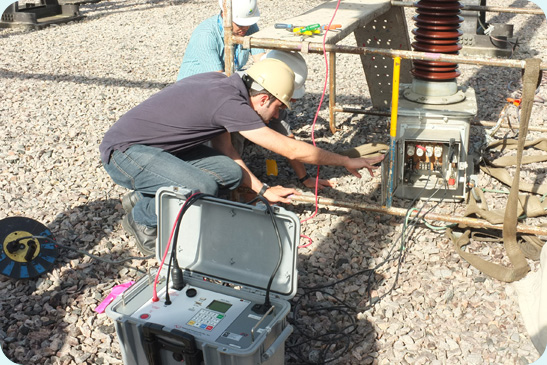

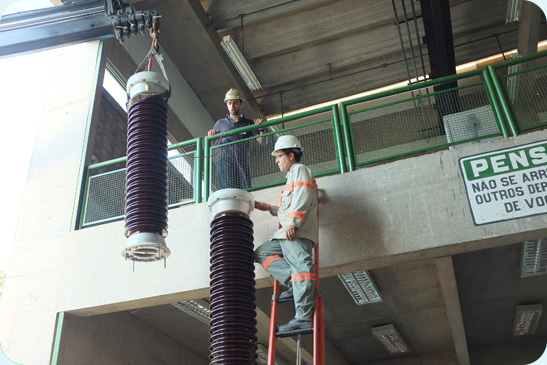

The Vanguard CVT-765 is a microprocessor-based, single phase, automatic, transformer turns-ratio tester. This portable test unit is specifically designed to measure the turns-ratios of Capacitor Voltage Transformers (CVT’s).
The CVT-765 determines the transformer turns-ratio using the? measuring method. It uses a 7440 Vac excitation voltage source to accurately measure the turns-ratio of Capacitor Voltage Transformers with a rating of up to 765KV. The transformer turns-ratio is determined by precisely measuring the voltages across the unloaded transformer windings.
  • Standalone or computer-controlled
  • Can test CVT’s rated up to 765 KV
  • Displays turns-ratios from 75-15,000
  • Calculates turns-ratio percentage error when nameplate voltages are provided
Vanguard CVT-765是一款基于微处理器的单相自动变压器匝数比测试仪。该便携式测试单元用于测量电容式电压互感器（CVT）的匝数比。
CVT-765使用测量方法确定变压器匝数比。它使用7440 Vac激励电压源精确测量电容式电压互感器的匝数比，额定值高达765KV。通过精确测量无负载变压器绕组两端的电压来确定变压器匝数比。
  • 独立或计算机控制
  • 可以测试CVT的额定电压高达765 KV
  • 显示75-15,000的匝数比
  • 提供铭牌电压时计算匝数比百分比误差

全自动单相容性电压互感器变比测试仪（测试电压可达7,440VAC）

产品功能和性能：

用来测量容性电压互感器的绕组变比、变比误差百分比、极性、相位角。

产品卖点：

1）采用ANSI/IEEE C57.12.90 测试方法；

2）可以测试额定电压达到765 kV的容性电压互感器；

3）变比测量范围：75 to 15,000：1；

4）交流励磁测试电压为7, 440 Vac；

5）USB 闪存，RS-232通讯接口。

CVT-765

Cables

CablePart Number
[8000-0016] Power + Ground Combination Cable8000-0016
[8000-0113] X Cable [ 15′ (4.57m) ]8000-0113
[8000-0114] H Cable [ 50′ (15.24m) ]8000-0114

CVT-765

Technical Specifications

TYPEPortable, automatic, CVT turns-ratio tester
PHYSICAL SPECIFICATIONS19.5″ x 12″ x 17″ D (49.5 cm x 30.5 cm x 43.2 cm)
INPUT POWER100 – 120 Vac or 220 – 240 Vac (selectable), 50/60 Hz
RATIO-MEASURING RANGE75 – 15,000 (5 digit resolution)
TURNS-RATIO ACCURACY75 – 4,999: ±0.25%, 5,000 – 9,999: ±0.35%, 10,000 – 15,000: ±0.5%
PHASE ANGLE READING0-360 degrees, ±0.2 degree accuracy
POLARITYIn-Phase or Out-of-Phase indication
TEST VOLTAGE7440Vac @ 50ma
DISPLAYBack-lit LCD (128 x 64 pixels), viewable in direct sunlight and low light levels
COMPUTER INTERFACERS-232C
PC SOFTWAREWindows XP/Vista/7 Transformer Analysis Software (included with purchase)
INTERNAL TEST RECORD STORAGE128 test records. Each record contains 33 readings.
EXTERNAL TEST RECORD STORAGEUp to 999 test records on external USB Flash drive.
ENVIRONMENTOperating: -10?C to 50?C (15?F to +122?F)
Storage: (-30?C to 70?C (-22?F to +158?F)
HUMIDITY (MAX)90% RH @ 40? C (104? F) non-condensing
ALTITUDE (MAX)2000m (6562 ft) to full safety specifications
CABLESOne 50 ft. H cable, one 15 ft. X cable, one power cable, one safety ground cable
WARRANTYOne year on parts and labor
Specifications are valid at nominal voltage and ambient temperature of +25?C (+77?F).

CVT-765

电缆

电缆零件号
[8000-0016]电源+接地组合电缆8000-0016
[8000-0113] X电缆[15’（4.57m）]8000-0113
[8000-0114] H电缆[50’（15.24m）]8000-0114

CVT-765

技术规格

类型便携式自动CVT匝数比测试仪
物理规格19.5“x 12”x 17“D（49.5 cm x 30.5 cm x 43.2 cm）
输入功率100 – 120 Vac或220 – 240 Vac（可选），50/60 Hz
比率测量范围75 – 15,000（5位数分辨率）
TURNS-RATIO准确度75 – 4,999：±0.25％，5,000 – 9,999：±0.35％，10,000 – 15,000：±0.5％
相角读数0-360度，±0.2度精度
极性同相或异相指示
测试电压7440Vac @ 50ma
显示背光LCD（128 x 64像素），可在阳光直射和低光照条件下观看
计算机接口RS-232C
PC软件Windows XP / Vista / 7变压器分析软件（随附）
内部测试记录存储128个测试记录。每条记录包含33个读数。
外部测试记录存储外部USB闪存盘上最多999条测试记录。
环境工作温度：-10?C至50?C（15?F至+122?F）
储存：（ – 30?C至70?C（-22?F至+158?F）
湿度（最大值）90％RH @40?C（104?F）无冷凝
海拔（最高）完全安全规格2000米（6562英尺）
电缆一根50英尺H电缆，一根15英尺X电缆，一根电源线，一根安全接地电缆
保证零件和人工一年
规格在标称电压和环境温度+25?C（+77?F）下有效。
