The CT-7000 S3 is Vanguard’s fourth generation EHV circuit breaker analyzer. The CT-7000 S3 is available with 3 (part number 9021-UC) or 6 contact timing channels (part number 9100-UC). The CT-7000 S3 can fully analyze a circuit breaker’s performance by measuring the main contact and resistor contact time, stroke, velocity, over-travel, bounce back and contact wipes. Both contact and motion analysis can be performed on all circuit breaker operations (OPEN, CLOSE, OPEN-CLOSE, CLOSE-OPEN, and OPEN CLOSE-OPEN). The CT-7000 S3’s timing window is selectable between 1 second, 10 seconds, and 20 seconds.
- Fully analyze circuit breaker’s performance by measuring main contact and resistor contact time, stroke, velocity, over-travel, bounce back and contact wipes
- USB computer interface
- USB Flash drive interface (Flash drive not included)
- Store up to 200 test records and 100 test plans internally
- Initiate Breaker Operation
- Built-in 4.5″ wide Thermal Printer
- Rugged “QWERTY” style membrane keypad
- Optional “On-line” Timing Mode

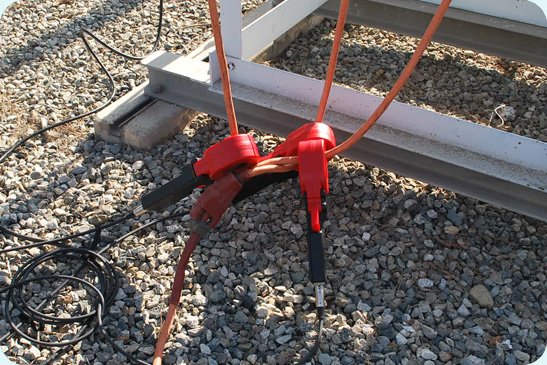

- Optional dual ground testing mode
- Optional Bluetooth wireless computer interface
CT-7000 S3是Vanguard的第四代EHV断路器分析仪。CT-7000 S3可提供3个（部件号9021-UC）或6个接触式定时通道（部件号9100-UC）。CT-7000 S3可以通过测量主触头和电阻器接触时间，行程，速度，超程，反弹和接触擦拭来全面分析断路器的性能。触点和运动分析都可以在所有断路器操作（OPEN，CLOSE，OPEN-CLOSE，CLOSE-OPEN和OPEN CLOSE-OPEN）上执行。CT-7000 S3的定时窗口可在1秒，10秒和20秒之间选择。
- 通过测量主触头和电阻器接触时间，行程，速度，超程，反弹和接触擦拭来全面分析断路器的性能
- USB电脑接口
- USB闪存盘接口（不包括闪存盘）
- 在内部存储多达200个测试记录和100个测试计划
- 启动断路器操作
- 内置4.5“宽热敏打印机
- 坚固耐用的“QWERTY”式薄膜键盘
- 可选的“在线”定时模式
- 可选的双地面测试模式
- 可选蓝牙无线计算机接口
CT-7000 S3-3
断路器综合特性测试仪（有3个主触头通道和3个行程通道）
产品功能和性能：
能够对各种电压等级的断路器进行完整的性能测试，包括：
1）断路器的动作时间特性分析，比如，主触头断开和闭合的毫秒时间，周期时间；
2）断路器的机械特性分析包括：行程，超程，弹跳和速度；
3）直流控制电压测量；
4）辅助开关的电压关/开的状态监测；
5）在线计时功能（可选项）；
6）双侧接地计时功能（可选项）等。
产品卖点：
1）传统的时间-行程计时模式；
2）3个主触头通道；
3）3个数字行程传感器输入；
4）3个电阻型传感器输入；
5）在线（第一次跳闸）计时（可选项）；
6）双侧接地计时能力（可选项）；
7）USB 闪存， USB 及蓝牙（可选 项）通讯接口；
8）单机或者电脑控制运行。
CT-7000 S3-6
断路器综合特性测试仪（有6个主触头通道和3个行程通道）
产品功能和性能：
能够对各种电压等级的断路器进行完整的性能测试，包括：
1）断路器的动作时间特性分析，比如，主触头断开和闭合的毫秒时间，周期时间；
2）断路器的机械特性分析包括：行程，超程，弹跳和速度；
3）直流控制电压测量；
4）辅助开关的电压关/开的状态监测；
5）在线计时功能（可选项）；
6）双侧接地计时功能（可选项）等。
产品卖点：
1）传统的时间-行程计时模式；
2）6个主触头通道，可用来测每相二断口断路器；
3）3个数字行程传感器输入；
4）3个电阻型传感器输入；
5）在线（第一次跳闸）计时（可选项）；
6）双侧接地计时能力（可选项）；
7）USB 闪存， USB 及蓝牙（可选 项）通讯接口；
8）单机或者电脑控制运行。
 | CT-7000 S3 | ||||||||||||||||||||||
Cables | |||||||||||||||||||||||
| |||||||||||||||||||||||
| CT-7000 S3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Technical Specifications | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CT-7000 S3 | ||||||||||||||||||||||
电缆 | |||||||||||||||||||||||
| |||||||||||||||||||||||
| CT-7000 S3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
技术规格 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
