数字弯曲台BGD-5.1?Ref.No.?45640
BGD-5.1是小型系列母线和单独弯曲工作的理想折弯机。
在弯曲操作期间，具有全自动回弹补偿的数字角度测量将确保+/- 0.25度的精度。自动长度限位器可行进800 mm，可在几秒钟内定位母线，精度为0.5 mm。最后但同样重要的是，集成电源组只需11.5秒即可完成令人信服的循环时间。适用于完整的90度弯曲，包括回弹补偿。
BGD-5.1有一个USB接口，可以连接PC。可以直接在机器上或从PC上对串行部件进行编程。不需要CNC或任何编程技能，只需要Novobend软件。即使是复杂的母线也可以使用Software Novobend创建，并在开始初始弯曲操作之前以图形方式显示在PC上。
好处
- 数字角度编码器，精度为+/- 0.25度
- 全自动回弹补偿
- 没有试验弯曲。没有设置时间
- 提供内置高性能三相电源组
- 可选的阶梯和弯边工具，用于特殊弯曲应用
- 紧L-，U-和Z-弯曲成为可能
- 使用Novobend软件编程串行部件（可选）
- 用于连接PC的USB接口
- 车轮上的移动机器，易于使用

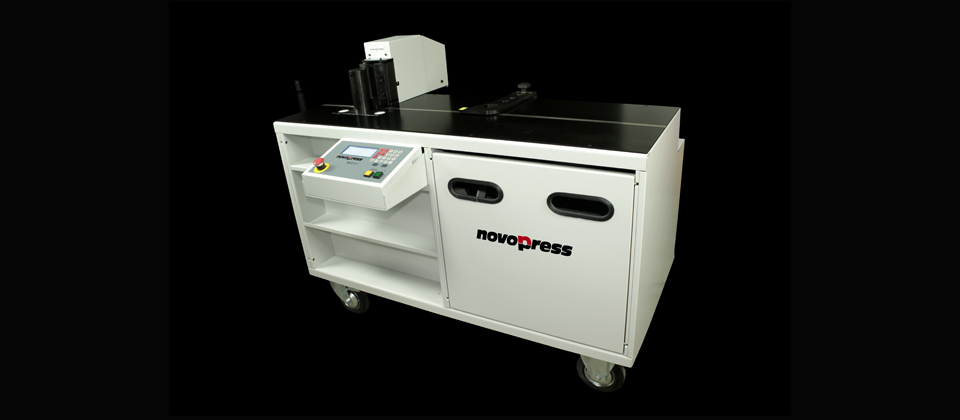

Digital Bending Bench BGD-5.1 Ref.No. 45640
BGD-5.1 is the ideal bending machine for small series of busbars and individual bending work.

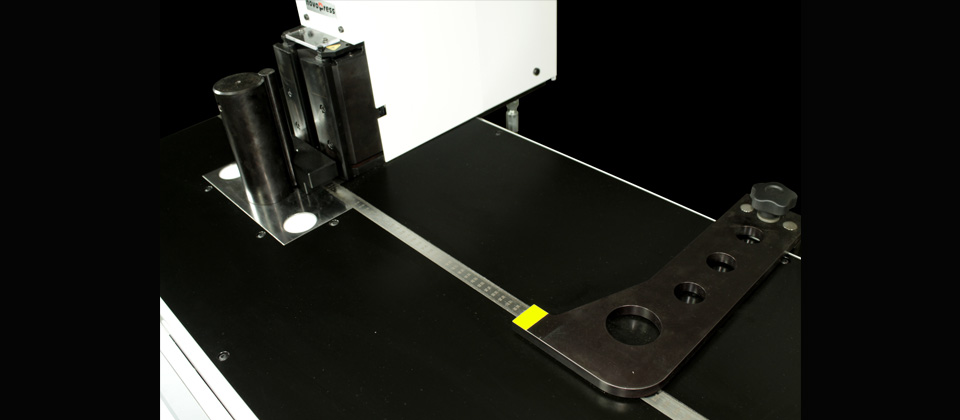

During bending operation the digital angle measurement with full automatic spring back compensation, will ensure outstanding accuracy of +/-0.25 degrees. The automatic length stop, will travel up to 800 mm, positioning your bus bar within seconds and a precision of 0.5 mm. Last but not least, the integrated power pack takes care of convincing cycle times, at only 11.5 sec. for a full 90 degree bend including spring back compensation.
The BGD-5.1 has a USB interface to which optional a PC can be connected. There is the possibility to program serial parts either directly on the machine or from your PC. No CNC, or whatsoever programming skills are requested, but only the Novobend Software. Even complicated busbars can be created using the Software Novobend and are displayed graphically on your PC before starting the initial bending operation.
Advantages
- digital angle encoder with precision to +/-0.25 degrees
- full automatic spring back compensation
- no trial bends. No set up times
- supplied with built in high performance 3-phase power pack
- optional step and edge bending tools, for special bending applications
- tight L-, U- and Z-bends possible
- programming of serial parts using the Novobend software (optional)
- USB interface for connecting a PC
- mobile machine on wheels for ease of use
| 高度 | 1,100毫米 |
|---|---|
| 深度 | 950毫米 |
| 宽度 | 1,630毫米 |
| 重量 | 300公斤 |
| 运营压力 | 200巴 |
| 力 | 180 KN |
| 最大弯曲能力 | 160 x 13毫米（6“x1 / 2”） |
| 弯曲半径适配器 | 7.5;?10;?15毫米 |
| 额定功率 | 0.75千瓦 |
|---|---|
| 电压 | 400 V 3~ / 50 Hz |
| 油流量 | 3.6升/分钟 |
| 周期* | 11.5 Sek。 |
| 循环时间**（重复操作） | 9.4 Sek。 |
| 最小L弯曲 | 25毫米 |
| 最小U形弯曲 | 60毫米 |
| 最小Z弯曲 | 70毫米 |
* 90°弯曲，120 x 10 mm母线尺寸，返回行程包括。全自动回弹补偿
** 90°弯曲，120 x 10 mm母线尺寸重复操作
| Height | 1,100 mm |
|---|---|
| Depth | 950 mm |
| Width | 1,630 mm |
| Weight | 300 kg |
| Operating Pressure | 200 bar |
| Force | 180 KN |
| Bending capacity max. | 160 x 13 mm (6″x1 /2”) |
| Bending radius adaptors | 7.5; 10; 15 mm |
| Power rating | 0.75 kW |
|---|---|
| Voltage | 400 V 3~/50 Hz |
| Oil flow | 3.6 l/min |
| Cycle time* | 11.5 Sek. |
| Cycle time** (repeat operation) | 9.4 Sek. |
| Minimum L-Bend | 25 mm |
| Minimum U-Bend | 60 mm |
| Minimum Z-Bend | 70 mm |
* 90° bend, 120 x 10 mm busbar size, return stroke incl. full automatic spring back compensation
** 90° bend, 120 x 10 mm busbar size repeated operation
偏移弯曲工具Ref.No.?31671（小），Ref.No。31188（大）
两种不同的偏置弯曲工具可为您的开关设备提供非常短且100％的平行偏移弯曲。一个用于铜母线，最大尺寸为80 x 8 mm（小），第二个用于120 x 10 mm母线（大）。
平弯工具Ref.No.?31221
使用我们独特的平弯工具铜母线，最大50 x 10 mm可以90°平弯。特别是在开关柜中的接地母线上，可以节省许多90°螺栓连接。
Supplementary-Bender-BGD Ref.No.31850
L型弯曲工具允许极短的L形弯曲，腿长仅25 mm。因此，即使在具有非常紧密的安装空间的开关设备上，也可以容易地进行断路器连接。对于现代开关设备或面板制造商来说不可或缺。
Z-Bending-Tool Ref.No.?45470（小），Ref.No。45810（大）
通过使用弯曲延伸“Z”，可以产生特殊的阶梯弯曲。为此，我们提供两种不同的选择。使用较小的台阶弯曲工具可以在铜中弯曲90°“Z”，最大尺寸为120 x 6 mm，内部尺寸（内部到内部）为27 mm。较大的阶梯弯曲工具允许在铜材料中弯曲90°“Z”，最大尺寸为100 x 10 mm，内部尺寸（内部到内部）为30 mm。
软件包“NovoBend”
使用我们的附加软件包“NovoBend”，可以在任何外部PC上编辑弯曲程序。
Offset-Bending-Tools Ref.No. 31671 (small), Ref.No. 31188 (large)
Two different Offset-Bending-Tools enable very short and 100% parallel offset bendings for your switchgear. One for copper busbar up to 80 x 8 mm (small) and the second for 120 x 10 mm busbar (large).

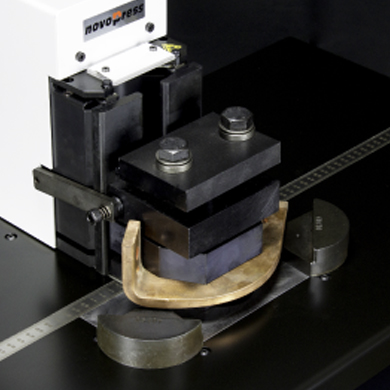

Flat-Bending-Tool Ref.No. 31221
With our unique Flat-Bending-Tool copper busbars up to 50 x 10 mm can be 90° flat bended. Especially on grounding busbars in the switchgear, many 90° bolt connections can be saved.

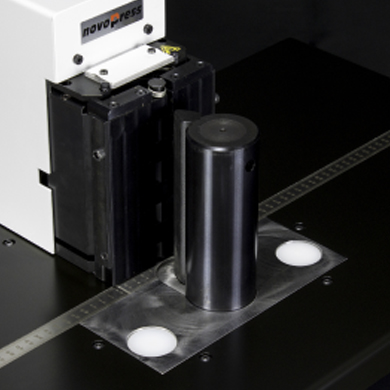

Supplementary-Bender-BGD Ref.No.31850
The L-Bending-Tool allows extremely short L-bends with only 25 mm leg length. Thus, even on switchgear with very tight installation space, circuit breaker connections can be made with ease. Indispensable for modern switchgear or panel manufacturers.

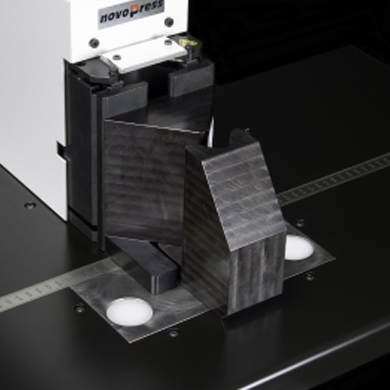

Z-Bending-Tool Ref.No. 45470 (small), Ref.No. 45810 (large)
By using the bending extension “Z” special step bendings can be produced. For this purpose we offer two different options. With the smaller step bending tool can be bent a 90° “Z” in copper with a maximum of 120 x 6 mm and an internal dimension (inside to inside) of 27 mm. The larger step bending tool allows bends of a 90° “Z” in copper material with a maximum of 100 x 10 mm and an internal dimension (inside to inside) of 30 mm.

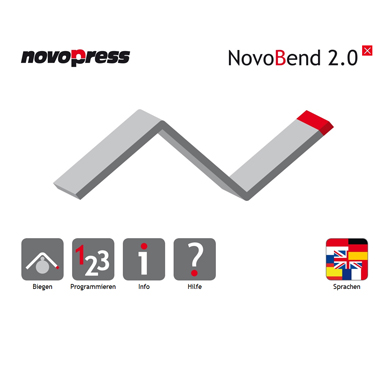

Software package “NovoBend”
With our additional software package “NovoBend” bending programs can be edited on any external PC.
